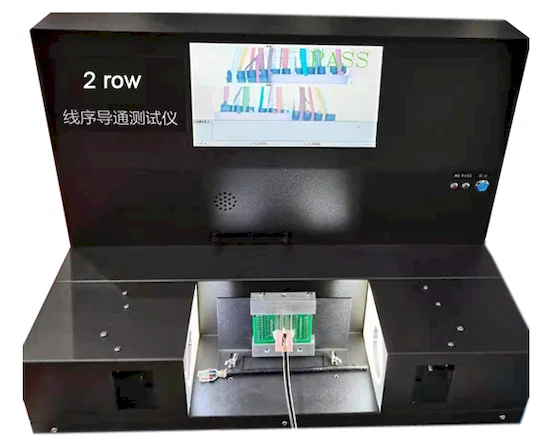

雙排外殼線色測試儀 線序顏色檢測 WPM-8AB

使用先進的雙排外殼 Wires Sequence Test Machine 最大限度地提高線束測試的效率和準確性

介紹：

在 當今苛刻的製造環境，確保品質和 線束的可靠性至關重要。介紹雙排外殼電線順序測試機， 旨在簡化線束的尖端解決方案 測試過程並保證無可挑剔的產品性能。這 多功能和智慧儀器專為全面 測試，超越簡單的線序驗證，包括 連續性、絕緣性（可選），甚至點陣列印 功能（可選），所有這些都在一個使用者友好的平臺中。 無論您是生產複雜的汽車線束，還是精緻的消費類 電子電纜，或專用醫療設備佈線，本機 提供您所需的精度、速度和適應性，以保持 最高標準。

主要特點和優勢：

這 雙排外殼線序試驗機因其 卓越的靈活性、智慧性和廣泛的應用範圍。 讓我們深入研究使該樂器成為 生產線不可或缺的資產：

1. 無與倫比的多功能性和適應性：

• 滿足不同需求的模組化測試模式：這台機器不僅僅是一個單一功能的測試儀。它提供了一個真正的 靈活的“三合一”檢測能力。您可以將其配置為：

  • 線序 + 連續性（絕緣可選）+ 點陣列印（可選）：這種綜合模式提供完整的品質檢查，確保 正確的電線順序、電氣連接、絕緣完整性（如果 配備），並通過可選的點陣列印增加可追溯性。

  • Wire Sequence Color + Continuity （Two-in-One）：對於顏色編碼至關重要的應用，此模式可驗證 既基於顏色的正確線序，又確保連續 電氣路徑。

  • 專用線序顏色測試：如果您的主要關注點只是驗證正確的顏色序列 的電線，此模式提供了一種簡化且高效的解決方案。

  • 線序顏色 + 點搜索（二合一）：這種獨特的組合不僅測試線序和顏色，而且 還集成了點搜索功能，有利於識別 複雜線束中的特定點。

  • 專用「線序 + 端子未到位 + 連續性」（三合一）（可選）：用於特殊應用，尤其是電子元件 或元件，則此可選模式增加了一個額外的品質控制層 通過檢測端子是否未正確就位或連接， 以及Wire Sequence和Continuity檢查。這對於 連接完整性至關重要的複合產品。

  • 可定製的測試序列：根據您的特定產品要求定製測試過程。這 Machine 允許您定義 「Single selection」 或 「Multiple Select Custom test sequences“進行線序和導通測試。 這種適應性確保機器無縫集成到您的 現有工作流程並處理各種產品變體。

• 專為現代連接器設計：8-AB 雙排設計專為處理現代連接器（如 HDM1、TYPE-C、USB、 和其他芯線分揀應用。這使其成為 與當前和未來一代電子產品合作的製造商 設備。

2. 智慧運營，提升效率和用戶體驗：

• 直觀的人機介面 （HMI）：告別複雜的設置和陡峭的學習曲線。機器 擁有直觀的 HMI，非常易於設置、學習和 操作。其使用者友好的設計最大限度地減少了培訓時間，並且 最大限度地提高作員效率。此外，遠程指導 功能可用，可實現高效的故障排除和 支援，即使對於遠端位置的客戶也是如此。

• 自動識別和防錯：智慧演算法自動識別相同顏色的電線和 調試期間的正面/背面。這個智慧功能消除了 手動猜測，並顯著簡化設置過程。在 測試，外殼可以放置在任何方向 - 正面或背面 - 進一步簡化工作流程並最大限度地減少潛在錯誤。

• 可編輯檔和自動通過/失敗判斷：節省寶貴的時間，並確保與可編輯測試檔的一致性，以及 參數。您可以為不同的 產品並立即調用以備將來使用。機器 自動執行測試，確定測試框架是PASSES還是FAILS （NG）， 並突出顯示結果。至關重要的是，在檢測到 失敗 （NG），機器自動鎖定，防止進一步 處理有缺陷的線束，確保只有符合要求的產品才能移動 向前。

• 高級過濾和專用產品檢測：該機器集成了智能過濾功能，以 有效忽略線體上的印刷或標記，確保 準確的顏色檢測。對於需要精確 組裝時，機器可以可靠地檢測元件，如 端子正確且完全插入（“就地插入 檢測“）。

• 全面的結果顯示和數據管理：通過多個管道清晰地呈現測試結果：a 明亮、易讀的屏幕顯示，視覺指示燈 快速狀態檢查和語音提示以獲得聽覺反饋。超越 立竿見影的效果，機器允許存儲和導出 全面的測試數據。此功能對於品質控制非常寶貴， 可追溯性和對生產趨勢的深入分析。

• 高級導通測試：該機器強大的導通測試功能能夠檢測多達64個點開路、錯位、暫態斷開和點檢測。 這種細節水平確保即使是最細微的佈線故障也 標識，保證線束的完整性。

• 自動數量控制： 簡化您的生產計數和包裝流程。您可以 為每個良品設定一個目標數量，機器將 達到該數量后自動觸發警報。此功能 無需手動稱重或計數，節省時間和 最大限度地減少錯誤。

3. Diversification of Test Products and Broad Application Range:

This machine is designed to handle a diverse range of wire harness types and configurations, making it a truly versatile investment:

• Handles Various Harness Configurations: From single-ended and double-ended to double-row hole and multi-ended, multi-segment non-sequential wiring harness products, this machine can handle a wide array of complexities.

• Accommodates Diverse Wire Types: Test various wire types including single wire, flat wire, shielded wire, silicone wire, CABLE, and more. Its adaptable design ensures compatibility with your specific wire harness materials.

• Tests Composite Products: Expand your testing capabilities beyond standard wire harnesses. This machine can also test PCB boards, USB, HDM1, TYPE-C, patch cords, and other composite products, making it a comprehensive testing solution for diverse electronic assemblies.

• Appearance Defect Detection (Electronic Products): Extend its application to include visual inspection. The machine can assist in the appearance defect detection of electronic products, such as PCB solder joints, providing an additional layer of quality assurance.

• Wide Industry Application: This Double Row Housing Wires Sequence Test Machine is ideally suited for a broad spectrum of industries, including:

  • Consumer Electronics: Ensuring the reliability of cables and harnesses in smartphones, laptops, and other consumer devices.

  • Automotive: Guaranteeing the performance and safety of automotive wire harnesses, critical for vehicle functionality.

  • Medical Care: Meeting the stringent quality standards required for medical device wiring, ensuring patient safety and device reliability.

  • Communications: Testing cables and harnesses used in telecommunications infrastructure and equipment.

  • Machinery and Equipment: Verifying the integrity of wiring systems in industrial machinery and equipment.

  • New Energy: Supporting the rapidly growing new energy sector by testing harnesses used in electric vehicles, solar panels, and other renewable energy technologies.

Product Specifications:

Product Series:

The Double Row Housing Wires Sequence Test Machine is part of a comprehensive series of wire harness sequence testers, offering solutions tailored to various needs and budgets:

• Single Function, Single Row / 2-Row, Wire Sequence Test: A dedicated solution for basic wire sequence verification.

• 2-in-1, Single Row / 2-Row, Wire Sequence & Continuity Test: Combines wire sequence and continuity testing for enhanced quality control.

• 3-in-1, Single Row / 2-Row, Wire Sequence & Continuity & Point Print: Adds dot matrix printing for traceability and comprehensive testing.

• Multi-End Housing Composite Wire Harness Test: Specifically designed for complex, multi-ended wire harnesses and composite assemblies.

Conclusion:

就此產品向我們發送您的問題

名稱*

電子郵件*

聯繫電話

詳細內容*

代碼 (*) ↻ Refresh

相關產品

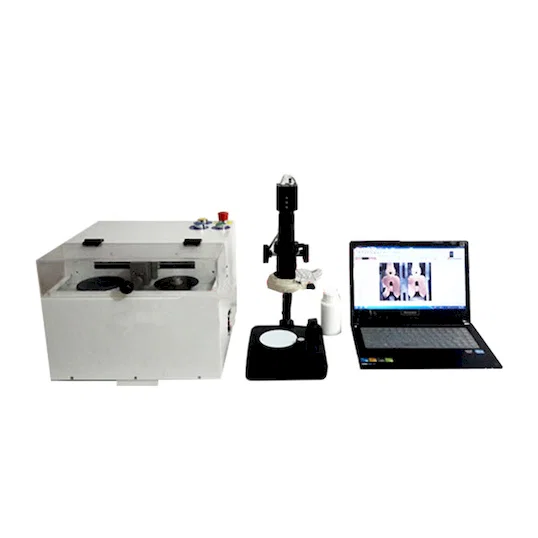

便攜式壓接截面分析儀 端子剖面檢測 WPM-SES

立即詢價

雙排外殼線色測試儀 線序顏色檢測 WPM-8AB

立即詢價

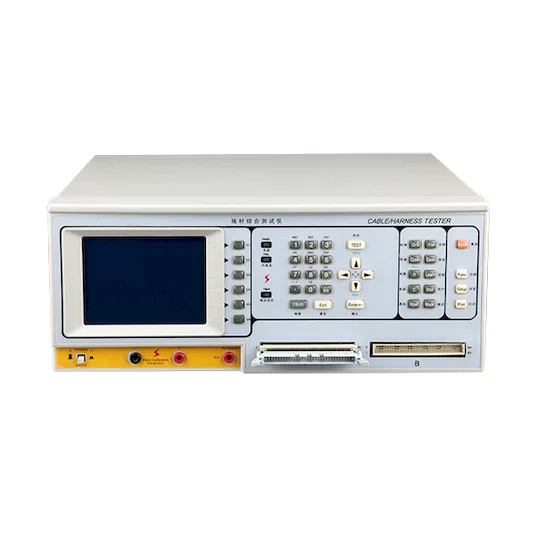

線束USB電纜測試儀 數據線功能檢測 WPM-8681

立即詢價

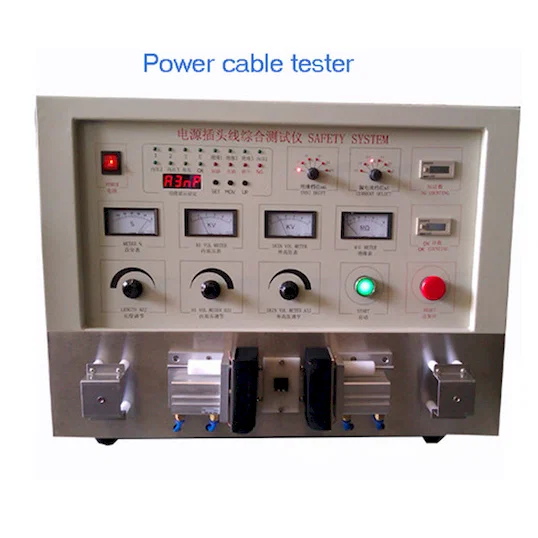

電源線線束測試儀 成品線材導通檢測 WPM-8683
