壓接截面分析系統 精密端子品質檢測 WPM-SE4

詳細描述

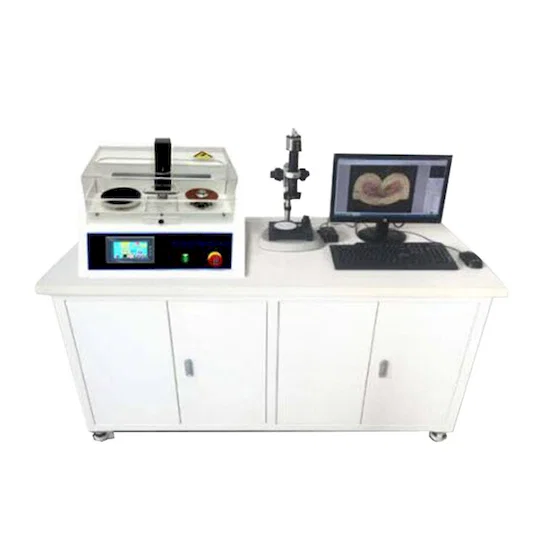

使用 WPM-SE4 全自動端子橫截面分析儀實現無與倫比的線束品質控制精度

介紹：

在 線束製造的苛刻環境，確保 端子壓接的完整性和可靠性至關重要。正在推出 WPM-SE4 全自動端子橫截面分析儀， 最先進的精密儀器，專為 徹底改變您的線束質量檢測流程。這 綜合系統不僅僅是一台機器;它是一個完整的解決方案， 精心設計，提供快速、準確和可重複的 線束端子的橫截面分析。從汽車到 航空航太，WPM-SE4 使各行各業的製造商能夠 保證最高標準的壓接品質，最大限度地減少缺陷和 最大限度地提高產品性能。

主要特性和優勢：重新定義精度、速度和自動化

這 WPM-SE4 是卓越工程的巔峰之作，集成了 尖端技術，提供無與倫比的性能和使用者 經驗。以下是使 該分析儀是您品質控制不可或缺的資產 操作：

• 用於簡化工作流程的全自動集成系統：WPM-SE4 是一個全自動系統，可無縫集成橫截面分析過程的每一步。從精密切割和研磨到光學採樣、腐蝕清洗和圖像採集， 一切都在一個有凝聚力的單元中實現自動化。此自動化 大大減少人工干預，最大限度地減少作員錯誤，以及 確保一致、可重複的結果。

• 獲得專利的一步切割和研磨技術：利用最新的專利技術，WPM-SE4 在一次同步作中執行切割和研磨。這種創新方法保證了完美的端子平整度 - 這是準確橫截面分析的關鍵因素。這 消除了單獨切割和研磨帶來的不一致 工藝，提供卓越的樣品製備和更可靠的 數據。

• 前所未有的速度：僅需 3 分鐘即可完成分析：時間在製造過程中至關重要。WPM-SE4 專為速度而設計，能夠在 3 分鐘內完成單個終端的全部處理和分析。 這種卓越的輸送量可顯著提高您的品質 檢查流程，允許更快的反饋，更快的問題 識別，並提高生產效率。

• 作簡單、方便、快捷，提升用戶體驗：儘管 WPM-SE4 技術先進，但其設計簡單、方便、快捷。 直觀的介面和自動化流程最大限度地減少了培訓 要求並最大限度地提高作員效率。關注結果，而不是 複雜的程式。

• 日本進口的高清圖像採集系統，無與倫比的清晰度：WPM-SE4 的核心是日本進口的高清圖像採集系統。這種先進的系統可以捕獲極其詳細的橫截面圖像，確保準確的測量和分析。 卓越的圖像品質允許精確評估壓接 特徵，從而做出更明智的質量決策。系統 擁有 500 萬像素的日本工業高清視頻系統，提供卓越的視覺清晰度。

• 用於詳細觀察的日本進口無分段變焦光學系統：該分析儀採用日本進口的無分段變焦光學系統。這種高品質的光學系統提供 30~312 倍的總視頻放大倍率範圍， 允許概覽視角和高度詳細的檢查 的壓接結構。這種多功能放大倍率範圍可確保您 可以分析端子橫截面的各個方面，具有出色的 清晰。

• 精密元件，確保始終如一的可靠性和準確性： WPM-SE4 採用優質元件製造，具有持久的性能和卓越的準確性：

  • 德國電機：確保切割和研磨機構強大而可靠地運行。

  • 日本松下伺服電機（X和Y軸）：在過程中為X軸和Y軸提供精確且受控的運動。 切割和研磨過程，保證精度和 重複性。

  • 日本三菱 PLC 控制器：作為系統的智慧大腦，確保所有自動化過程的順利和協調運行。

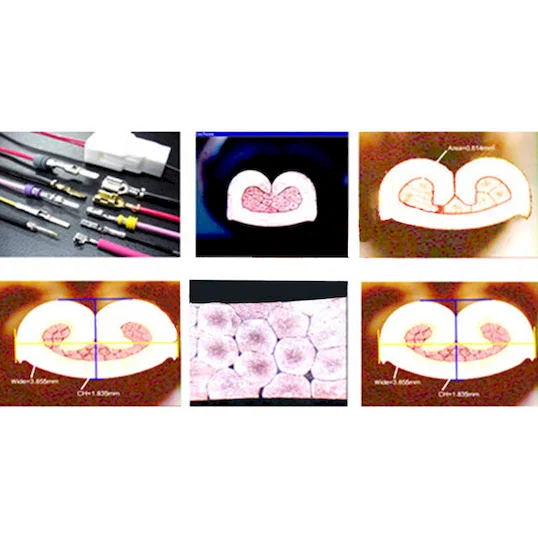

• 綜合端子截面分析軟體（日本進口）：WPM-SE4 配備了從日本進口的專業端子截面分析軟體。 該軟體專為分析壓接而設計 橫截面，提供一系列測量和分析工具，以 量化壓接品質。為了實現數據安全性和軟體完整性， 軟體配有加密鎖，並以CD形式提供。

• 適用線材範圍廣，適用於多種測試：WPM-SE4 設計用於處理各種線徑，適用線徑範圍為0.01~50mm²。 這種多功能性確保分析儀可以適應各種情況 線束應用，從精密信號線到更大功率 電纜。

• 耐用細膩的德國進口刀片：切割過程採用德國進口直徑 110X0.5mm 的刀片。這款刀片以其精緻而耐用的特性而聞名，可確保乾淨和精確的切割，同時保持長期的鋒利度和可靠性。

• 精確腐蝕清洗，實現最佳圖像清晰度：該系統採用終端腐蝕液清洗工藝，只需 5 秒即可完成。 這種快速清潔步驟可清除 橫截面，確保最佳圖像清晰度以進行準確分析。

• Adjustable LED Lighting for Consistent Illumination: An all-white adjustable LED lighting device provides consistent and controlled illumination of the terminal cross-section. This adjustable lighting ensures optimal visibility and image quality, regardless of terminal material or ambient lighting conditions.

• Compact Footprint for Easy Integration into Workspaces: With dimensions of W500XD350XH350, the WPM-SE4 boasts a compact footprint, making it easy to integrate into existing laboratory or production floor workspaces.

技術規格：

應用：

The WPM-SE4 Fully Automatic Terminal Cross-Section Analyzer is essential for quality control in a wide range of industries, including:

• Automotive Wire Harness Manufacturing: Ensuring the reliability and safety of automotive electrical systems.

• Aerospace and Defense: Meeting stringent quality standards for critical wiring in aircraft and defense systems.

• Consumer Electronics: Guaranteeing the long-term performance of wire terminations in electronic devices.

• Industrial Equipment Manufacturing: Verifying the robustness of wiring in machinery and control systems.

• Medical Device Manufacturing: Maintaining the highest levels of quality for wiring in life-critical medical equipment.

• Telecommunications: Ensuring reliable connections in communication infrastructure.

Conclusion:

The WPM-SE4 Fully Automatic Terminal Cross-Section Analyzer is not just equipment; it's an investment in qu
