全自動電線剝皮切斷機 0.1-10mm² WPM-09JE2

📅 2025-05-15 👁️ 813
  • 產品型號: WPM-09JE2

  • 規格參數

    線截面積: 0.1-1.0sq.mm
    導管直徑: 13mm
    剝線長度(頭側): 0-80mm
    剝線長度(尾側): 0-80mm
    切割長度: 1-100000mm
    機器尺寸: 39*35*25cm
    型號: WPM-09JE2
  • 立即詢價

WPM-09JE2 為適用 0.1 至 10 mm2 單芯絕緣線的桌上型自動切斷剝皮機。線材經 13 mm 導管進料,可量測切斷 1 mm 至 100,000 mm 任意長度,出機時頭端與尾端各去除最大 80 mm 絕緣。

在人工裁線台上,一條不對稱的引線——端子端剝掉 60 mm 絕緣、接線端只剝 10 mm——代表必須分成兩次剝皮,而且每剝完一次都要用卡尺量測確認。09JE2 把頭端剝皮與尾端剝皮以兩組獨立數值存放在同一支程式裡,長端與短端因此能在設定的切斷長度下一次成形。13 mm 導管還能讓過不了 10 mm 內徑的 10 mm2 線材順利送入,省去較大線徑原本得在機器前先手工剝皮的步驟。

09JE2 為 09 單芯系列的頂級機型。其下的 09JE 與 09D 止於 8 mm2、50 mm 剝皮與 9,999 mm 切斷;09JE2 將這三項提升至 10 mm2、80 mm 與 100,000 mm,機身仍為 39 x 35 x 25 cm,導管高度不變。需同時送兩條線者則改選 09F,以截面(0.1-2.5 mm2)換取每小時 5,000-10,000 條。

核心特點

1. 線徑範圍 0.1-10 mm2,通過 13 mm 導管,為 09 系列最寬的單芯範圍,也是系列中唯一可加工 10 mm2 的機型。

2. 頭端與尾端剝皮皆可調 0 至 80 mm,並以兩個獨立數值輸入,兩端相差 70 mm 只需設定一次,整批重複套用。

3. 切斷長度可設定 1 mm 至 100,000 mm,同一長度設定涵蓋 100 m 整軸作業與 30 mm 跳線。

4. 切斷與兩端剝皮於同一行程完成:量測、切斷、兩端各依設定深度剝皮,成品線自動落料。

5. 39 x 35 x 25 cm 機身與 09JE、09D、09F 共用,產線換機時工作檯佔地與進線高度不變。

6. 每段剝皮為一次閉刀加抽拉循環,絕緣套由導體上抽離,而非人工割開剝除,10 mm2 細芯線的芯線得以完整保留。

技術規格

參數規格
型號WPM-09JE2
機型單芯線自動切斷剝皮機
線材截面0.1-10 mm2
導管直徑13 mm
剝皮長度(頭端)0-80 mm
剝皮長度(尾端)0-80 mm
切斷長度1-100,000 mm
尺寸39 x 35 x 25 cm

應用領域

— 控制盤製作:0.75-6 mm2 H07V-K 線材切斷 300-800 mm,兩端各剝 8-10 mm,可直接壓接管型端子。

— 接地與電池線:10 mm2 線材於同一批次中,環形端子端剝 60 mm、端子台端剝 15 mm。

— 工具機配線:1.5-4 mm2 多股線依盤門與線槽長度切斷,長剝皮設定以配合端子護套。

— 家電與泵浦線束:一端進端子台、另一端壓接端子的不對稱線材。

— 將 100 m 線軸批量切成 4 m 線槽長度,換軸時長度與兩端剝皮值皆沿用。

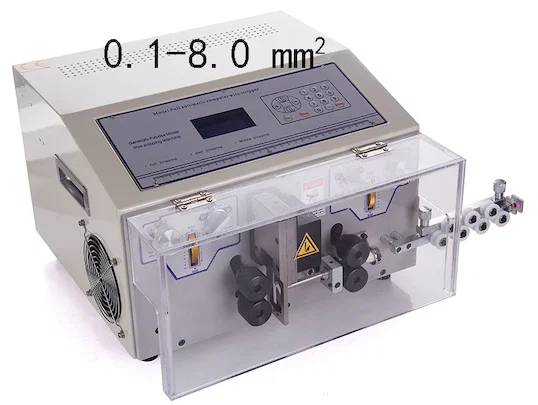

WPM-09JE2 wire stripping machine with CE and ISO 9001 marks, LCD screen and blade close-upsBlue and red PVC insulated wires stripped at both ends showing copper strands
