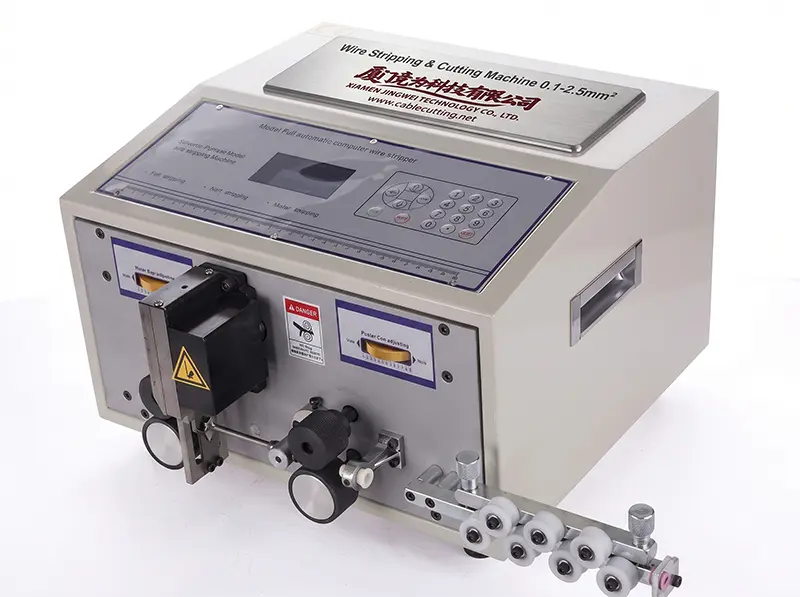

WPM-09B 為適用 0.1-2.5 mm2 線材的電腦控制切斷剝皮機。細電線與 PVC 套管經 6 mm 導管進料,切斷長度 1 至 9,999 mm,頭端剝皮 0-35 mm、尾端 0-15 mm。
09B 針對每幾百條就換料號的細線作業設計。參數於英文 LCD 輸入,機台自動執行送線、切斷、兩端剝皮、落料循環,2 輪驅動與 160 W 馬達下每小時 3,000-8,000 條。切斷公差 +/- (0.002 x L),1,000 mm 線材為 +/- 2 mm,最多可設定 11 段中間剝皮供開窗使用。可同時剝 PVC 套管,套管與其包覆的導體在同一機台裁切。
09B 為 2.5 mm2 系列的入門機型。與 09F 共用 6 mm 導管、0.1-2.5 mm2 範圍、0-35/0-15 mm 剝皮、11 段中間剝皮、32 kg 重量與 390 x 350 x 255 mm 機身,差異在送線:2 輪驅動、160 W,每小時 3,000-8,000 條;09F 為 4 輪驅動、200 W,每小時 5,000-10,000 條。8 mm2 以上則由 09D 與 09JE 所屬的上一級系列負責。
核心特點
1. 0.1-2.5 mm2 範圍搭配 6 mm 導管,細電線與 PVC 套管可用同一設定。
2. 2 輪驅動與 160 W 馬達,每小時 3,000-8,000 條,電壓 220 V/50 Hz 或 110 V/60 Hz。
3. 切斷長度 1-9,999 mm,切斷公差 +/- (0.002 x L),1,000 mm 時為 +/- 2 mm。
4. 頭端剝皮 0-35 mm、尾端剝皮 0-15 mm,同一程式內以兩個數值儲存。
5. 每條線最多 11 段中間剝皮,供開窗與直列連接器穿入使用。
6. 英文 LCD 與硬質鎢鋼刀片,390 x 350 x 255 mm、32 kg 機身,可直接放置於現有工作檯。
技術規格
| 參數 | 規格 |
|---|
| 型號 | WPM-09B |
|---|
| 機型 | 自動電腦裁線剝皮機 |
|---|
| 線徑範圍 | 0.1-2.5 mm2 |
|---|
| 導管直徑 | 6 mm |
|---|
| 切斷長度 | 1-9,999 mm |
|---|
| 切斷公差 | +/- (0.002 x L) |
|---|
| 剝皮長度(頭端) | 0-35 mm |
|---|
| 剝皮長度(尾端) | 0-15 mm |
|---|
| 中間剝皮段數 | 最多 11 |
|---|
| 速度 | 3,000-8,000 pcs/h |
|---|
| 顯示器 | 英文 LCD |
|---|
| 驅動方式 | 2 輪驅動 |
|---|
| 刀片材質 | 硬質鎢鋼 |
|---|
| 適用線材 | 細電線、PVC 套管、PVC 線 |
|---|
| 電源 | 220 V/50 Hz, 110 V/60 Hz |
|---|
| 額定功率 | 160 W |
|---|
| 尺寸 | 390 x 350 x 255 mm |
|---|
| 重量 | 32 kg |
|---|
應用領域
— 細電線:0.5-2.5 mm2 PVC 線,用於家電、照明與控制配線,長度 200-2,000 mm。
— PVC 套管裁切:套管與標示套與其包覆的線材同步裁切。
— 開窗剝皮:需在連接器後方中段去除絕緣的線材,最多 11 段。
— 料號天天變動的維修與零星代工,單台 160 W 單送線機即可涵蓋。
— 30-100 mm 跳線預製:0.3-1 mm2 線材,兩端各剝 4 mm。
