15噸桌上型立式塑膠注塑機 WPM-701-1.5T
產品型號: WPM-701-1.5T
規格參數
型號: WPM-701-1.5T鎖模力: 15噸螺桿尺寸: ¢22 / ¢26 mm最大注射重量: 50 / 58 g螺桿轉速: 0-150 r.p.m.開模行程: 200 mm模具空間: 450x280 mm驅動電機: 4.2 kW尺寸: 1.35 x 0.92 x 2.06 M重量: 600 kg- 立即詢價

WPM-701-1.5T 是 15 噸桌上型立式射出成型機,用於電氣插頭、連接器與線束零件等小型元件。鎖模力 15 t,螺桿提供 22 與 26 mm,PS 射出量 50 或 58 g,模具空間 450 x 280 mm。

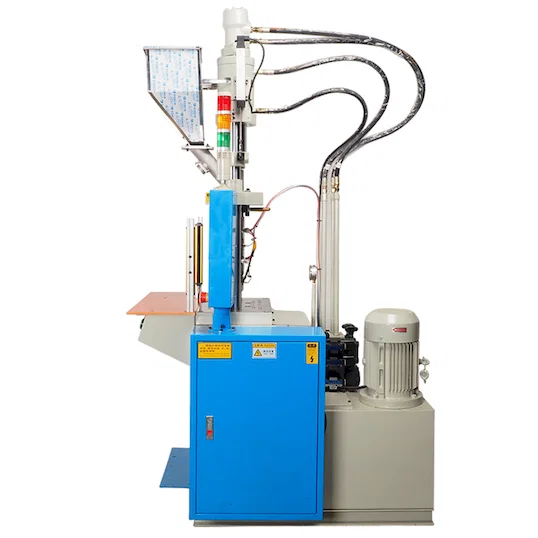

桌上型機台的模具區緊鄰作業員,防護與狀態可視性決定產線的運作方式。WPM-701-1.5T 於模具區兩側配置成對防護桿,控制柱上裝有三色燈,前模板設有啟動按鈕以供雙手操作。液壓動力單元獨立設置於後方殼體內,與電控箱分離,泵浦熱量不會傳到 PLC 面板。
它是 WPM-701 系列中最小機架:15 t 與最大 58 g 射出量,對比 2T 的 20 t 與 63 g,馬達為 4.2 kW 而非 5.5 kW。100 mm / 25 mm 最小模具厚度也允許比 2T 更薄的模具堆疊。
1. 桌上型立式機架提供 15 t 鎖模力,機身 1.35 x 0.92 x 2.06 m、重 600 kg。
2. 22 / 26 mm 螺桿選擇,PS 射出量 50 / 58 g。
3. 射出壓力 1,183 / 1,019 kg/cm²,螺桿行程 90 mm、轉速 0-150 rpm。
4. 模具空間 450 x 280 mm,開模行程 200 mm,最小模具厚度 100 mm / 25 mm。
5. 模具區兩側成對防護桿、前模板雙手啟動按鈕與三色燈。
6. 4.2 kW 驅動馬達與 90 L 油箱置於獨立後殼,PLC 面板與泵浦隔離。
| 參數 | 規格 |
|---|---|
| 型號 | WPM-701-1.5T |
| 機型 | 桌上型立式塑膠射出成型機 |
| 鎖模力 | 15 t |
| 螺桿直徑 | 22 mm / 26 mm |
| 最大射出量 | 50 g / 58 g |
| 螺桿行程 | 90 mm |
| 螺桿轉速 | 0-150 rpm |
| 開模行程 | 200 mm |
| 模具空間 | 450 x 280 mm |
| 最小模具厚度 | 100 mm / 25 mm |
| 射出壓力 | 1,183 / 1,019 kg/cm² |
| 驅動馬達 | 4.2 kW |
| 油箱容量 | 90 L |
| 尺寸 | 1.35 x 0.92 x 2.06 m |
| 重量 | 600 kg |
— 線束包膠:50-58 g 插頭本體,適用芯數少的線材。
— 電氣插頭:含黃銅埋入件的兩腳插頭蓋,置於下模板。
— 小型電子零件:射出量最高 58 g 的封裝感測器與開關。
— USB 與 DC 插座外殼:於 450 x 280 mm 模具空間埋入成型。
— 產線級生產:600 kg 桌上型機架可置於線束產線旁。
