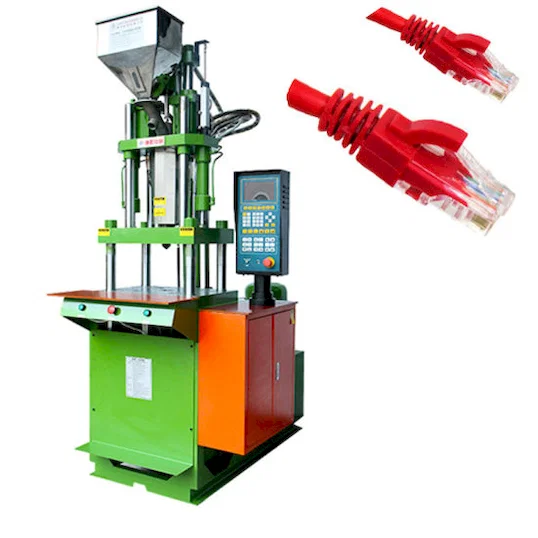

45噸立式塑膠注塑機 WPM-701-4.5T

📅 2025-05-16 👁️ 927
  • 產品型號: WPM-701-4.5T

  • 規格參數

    型號: WPM-701-4.5T
    鎖模力: 4.5噸
    螺桿尺寸: ¢30/¢32/¢35 mm
    最大注射重量(PS): 74/84/106 g
    螺桿行程: 130 mm
    螺桿轉速: 0-175 r.p.m.
    模具空間: 580x430 mm
    最小模具厚度: 200/150 mm
    注射壓力: 1171/996/810 kg/cm²
    驅動電機: 9 kW
    重量: 2600 kg
  • 立即詢價

WPM-701-4.5T 是 45 噸立式射出成型機,用於線束零件與電子零件的埋入成型。鎖模力 45 t,螺桿提供 30、32、35 mm,PS 射出量為 74、84、106 g,模具空間 580 x 430 mm。

線束插頭的包膠是在已完成端接的線材上閉模,因此熔膠必須以穩定溫度到達,否則在模穴填滿前絕緣表層就會軟化。WPM-701-4.5T 採三區料管溫控,維持從進料段到射嘴的溫度梯度;模具保護在閉模阻力異常時停止,而非壓壞未就位的埋入件。液壓迴路以 9 kW 馬達驅動,泵浦運轉安靜。

它位於 35 噸的 3.5T 與 55 噸的 5.5T 之間:45 t 鎖模力、最大 35 mm 螺桿與 106 g 最大射出量,機重 2,600 kg。3.5T 上限為 30 mm 與 74 g,5.5T 則增加 42 mm 螺桿與 12 kW 馬達。

核心特點

1. 立式鎖模提供 45 t 鎖模力,分模面水平,適合線束埋入件。

2. 30 / 32 / 35 mm 螺桿選擇,PS 射出量 74 / 84 / 106 g。

3. 射出壓力 1,171 / 996 / 810 kg/cm²;螺桿轉速 0-175 rpm、行程 130 mm。

4. 模具空間 580 x 430 mm,開模行程 200 mm,最小模具厚度 200 mm / 150 mm。

5. 三區料管溫控與閉模行程模具保護。

6. 1.5 t 液壓頂出、9 kW 驅動馬達與 130 L 油箱,機架 1.8 x 1.15 x 3.08 m、機重 2,600 kg。

技術規格

參數規格
型號WPM-701-4.5T
機型立式塑膠射出成型機
鎖模力45 t
螺桿直徑30 mm / 32 mm / 35 mm
最大射出量(PS)74 g / 84 g / 106 g
螺桿行程130 mm
螺桿轉速0-175 rpm
開模行程200 mm
模具空間580 x 430 mm
最小模具厚度200 mm / 150 mm
液壓頂出力1.5 t
射出壓力1,171 / 996 / 810 kg/cm²
油箱容量130 L
驅動馬達9 kW
尺寸(長 x 寬 x 高)1.8 x 1.15 x 3.08 m
重量2,600 kg

應用領域

— 線束包膠:多芯線上的 PVC 與 TPE 插頭本體。

— 電氣插頭本體:74-106 g 射出量,適用含黃銅插銷的三腳插頭。

— 連接器包膠:成型連接器上的應力消除與護套。

— 感測器外殼:含金屬埋入件的 PA/POM 零件,以三區溫控生產。

— 開關與繼電器本體:射出量公差要求嚴格的小型零件。
