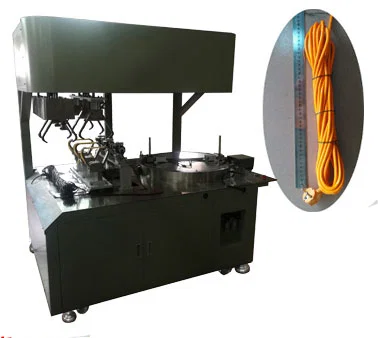

升級款8字型繞線機 高效穩定自動打結 WPM-81M

📅 2025-05-15 👁️ 2,357
  • 產品型號: WPM-81M

  • 規格參數

    型號: WPM-81M
    適用線長: ≤6米
    適用線徑: ≤φ6.2mm
    繞線間距: 70-200mm
    裝訂直徑: ≤40毫米
    生產效率: 1500PCS/h
    適用電壓: 220V 50Hz
    機器功率: ≤2800W
    機器重量: 約210KG
  • 立即詢價

WPM-81M 可將直徑 6.2 mm 以下的 AC、DC 與 USB 線材折成 8 字線圈並綁紮。每圈可容納多達 6 m 線材,繞線間距 70-200 mm,束帶於綁紮直徑 40 mm 以內收束。

在工作台上人工折線,每件的圈數與束帶位置都不一樣,一條 6 m 的線還得繞著工作台走一圈才能綁。81M 的間距與綁紮點只需設定一次:機頭折線、綁紮、放料,作業員只負責送入線頭。標示產能 1500 pcs/h,束帶膠帶捲可裝 7.5 kg。

它位於 8 字型系列的中段:6.2 mm、6 m、1500 pcs/h,高於 RT-81S 的 4 mm、3 m、1800 pcs/h,低於 RT-81T 的 12 mm、10 m、1000 pcs/h。相較綁紮直徑 55 mm 的 WPM-81,81M2 以 40 mm 綁紮,線圈更緊實,產能略低。

核心特點

1. 8 字繞線:線材折成 8 字並於交叉處綁紮,形成可堆疊不糾結的扁平線圈。

2. 線圈尺寸:繞線間距 70 至 200 mm 可調,每圈可容納多達 6 m 線材。

3. 線徑最大 φ6.2 mm,AC 電源線、DC 線與 USB 線共用一個機頭。

4. 綁紮直徑可達 40 mm,頭端長度 0-130 mm,尾端長度大於 0 mm,使用 7.5 kg 膠帶捲。

5. 標示 1500 pcs/h,線圈放料前即於週期內完成綁紮。

6. 操作:氣壓 0.55-0.65 MPa,220 V 50 Hz,功率最高 2800 W,1040 x 720 x 1540 mm,210 kg,附腳輪與防護機頭。

技術規格

參數規格
型號WPM-81M
適用線材類型AC / DC / USB
最大線長≤ 6 m
最大線徑≤ φ 6.2 mm
繞線間距70 - 200 mm
綁紮直徑≤ 40 mm
頭端長度0 - 130 mm
尾端長度> 0 mm
生產效率1500 pcs/小時
工作氣壓0.55 - 0.65 MPa
束帶容量≤ 7.5 kg/捲
電壓220 V 50 Hz
消耗功率≤ 2800 W
機台尺寸1040 長 x 720 寬 x 1540 高 mm
機台重量210 kg

應用領域

— AC 電源線產線:6 m 以內線材折疊綁紮後裝箱。

— 電源變壓器引線:DC 線於電氣測試後捲繞綁紮。

— USB 線生產:成品線於產線末端折疊綁紮。

— 消費電子組裝:線組依長度成束供套件包裝。

— 線束加工廠:短 8 字線圈備妥供零售包裝。
