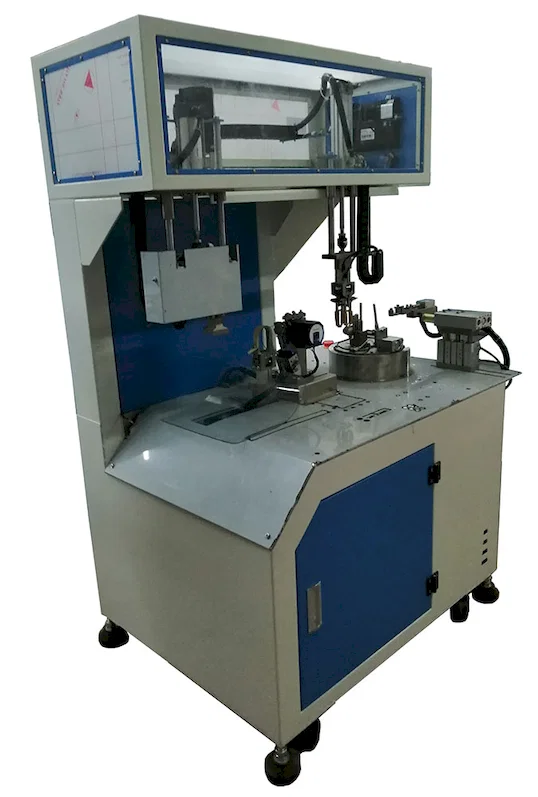

WPM-RT-81S 可將直徑 4 mm 以下的 AC、DC 與 USB 線材繞成 8 字線圈並綁紮。此機設計針對短線圈:每圈最多 3 m 線材,繞線間距 45-80 mm,束帶於綁紮直徑 20 mm 處收束。
短線材通常靠手繞再用鐵絲束帶扭緊,綁出來的束鬆散,在紙箱裡就會散開。RT-81S 在轉盤上固定折疊形狀並於週期內完成綁紮,產能 1800 pcs/h,因此生產充電線的工作台不必再仰賴作業員能拉多緊。

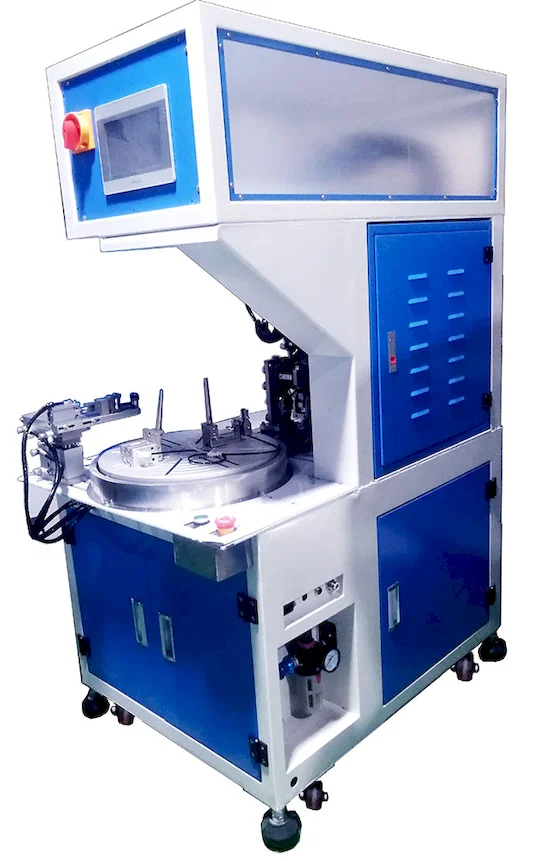

它是 8 字型系列的小型機:4 mm、3 m、1800 pcs/h,對比 81M2 的 6.2 mm、6 m、1500 pcs/h,以及 RT-81T 的 12 mm、10 m、1000 pcs/h。45-80 mm 間距與 20 mm 綁紮直徑適合細的充電線與資料線,而非電源線;210 kg 機身使用單相 220 V 電源。
核心特點
1. 8 字繞線:線材折成 8 字並於交叉處綁一次,形成佔位小的扁平線圈。
2. 線圈尺寸:繞線間距 45-80 mm,綁紮直徑 20 mm,每圈最多 3 m 線材。
3. 線徑最大 φ4 mm,涵蓋 AC 電源線、DC 線與 USB 線。
4. 每圈單次綁紮,使用 7.5 kg 以內的膠帶芯。
5. 短線圈標示 1800 pcs/h,符合以秒計而非以分計的捲線節奏。
6. 操作:氣壓 0.55-0.65 MPa,220 V 50 Hz,功率最高 2800 W,1040 x 720 x 1540 mm,210 kg。
技術規格
| 參數 | 規格 |
|---|
| 型號 | WPM-RT-81S |
|---|
| 適用線材類型 | AC / DC / USB |
|---|
| 最大線徑 | ≤ φ4 mm |
|---|
| 最大線長 | ≤ 3 m |
|---|
| 繞線間距 | 45 - 80 mm |
|---|
| 綁紮直徑 | ≤ 20 mm |
|---|
| 生產速度 | 1800 pcs/小時 |
|---|
| 束帶膠帶芯 | ≤ 7.5 kg/捲 |
|---|
| 工作氣壓 | 0.55 - 0.65 MPa |
|---|
| 電壓 | 220 V 50 Hz |
|---|
| 功率 | ≤ 2800 W |
|---|
| 機台尺寸 | 1040 長 x 720 寬 x 1540 高 mm |
|---|
| 機台重量 | 210 kg |
|---|
應用領域
— USB 與充電線生產:短線折疊綁紮供零售包裝。
— 電源變壓器引線:1-3 m DC 線於測試後捲繞綁紮。
— 小家電電源線:4 mm 線材於組裝線末端成束。
— 消費電子代工:短線材大量捲繞綁紮。
— 線材組裝廠:8 字線圈備妥供裝箱。
