半自動電纜繞線紮線機,線徑50-250mm,生產力66-75次/分鐘 WPM-212C

📅 2025-05-15 👁️ 197
  • 產品型號: WPM-212C

  • 規格參數

    型號: WPM-212C
    繞線範圍: 50-250mm
    裝訂範圍: 18-45mm
    捻線形狀: 圓形、長形、8字形
    適用電線: 交流電纜、直流電纜、數據線、視頻電纜
    長度精度: ±(0.002*L) mm
    生產力: 66-75 次/分鐘
    噪音水準:
  • 立即詢價

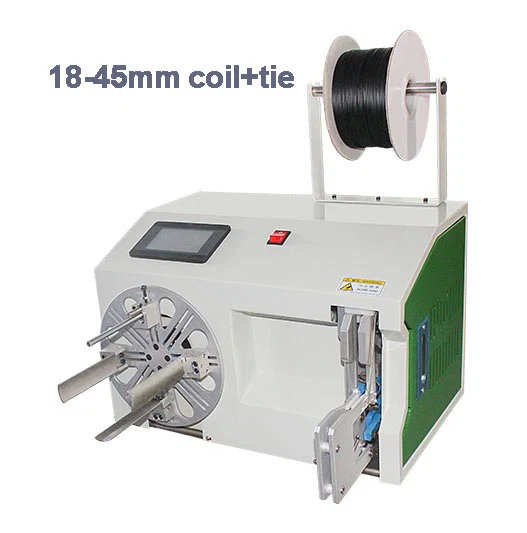

WPM-212C 以一個半自動循環完成繞線與綁紮,線圈設定 50 至 250 mm,紮帶閉合 18 至 45 mm。此紮帶範圍對應線束常用束徑,250 mm 線圈可容納較長線材。AC 線、DC 線、數據線與視訊線皆可在同一機頭加工,支援圓形、長形或 8 字形扭結。

手工繞線只要換一個人,線圈就換一個樣子,紮帶的緊度也只取決於手腕使了多少力。212C 依照輸入的直徑把線圈成形,並以每分鐘 66 至 75 次完成綁紮,長度精度 0.002 x L,線束廠因此能在整張訂單上維持同一種線圈尺寸。操作員的工作只剩下送線與取下綁好的線圈。

為 212 系列的中階機型:線圈 50-250 mm、紮帶 18-45 mm,介於 WPM-212 的 50-200 mm/8-30 mm 與 WPM-212L 的 50-300 mm/40-80 mm 之間。重量由入門款的 40 kg 提升至 52 kg,機身同為 500 x 300 x 400 mm。紮帶需對應標準線束而非小型線圈時,選 212C。

核心特點

1. 線圈直徑 50-250 mm、紮帶直徑 18-45 mm,皆於觸控螢幕設定。

2. 紮帶頭適用 18-45 mm 線束束徑,為盤繞線束最常見的範圍。

3. 依產品選擇圓形、長形或 8 字形扭結。

4. 每分鐘 66-75 次,長度精度 0.002 x L。

5. AC 線、DC 線、數據線、視訊線及其他絕緣電線。

6. 中英雙語介面,噪音低於 70 dBA,52 kg,機身 500 x 300 x 400 mm。

技術規格

參數規格
型號WPM-212C
繞線範圍50-250 mm
綁紮範圍18-45 mm
扭結形狀圓形、長形、8 字形
可加工線材AC 線、DC 線、數據線、視訊線
長度精度0.002 x L
產能66-75 times/min
噪音等級低於 70 dBA
電源AC 220/110 V, 50/60 Hz
操作介面中英雙語
尺寸500 x 300 x 400 mm
重量52 kg

機型一覽

WPM-212 系列以同一繞線綁紮平台涵蓋四種產能級距,從 WPM-212 的 50–200 mm 線圈到 WPM-212L 的 50–300 mm。WPM-212C 位於中段,綁紮範圍 18–45 mm,紮帶長度 120–190 mm,適合線束束線。

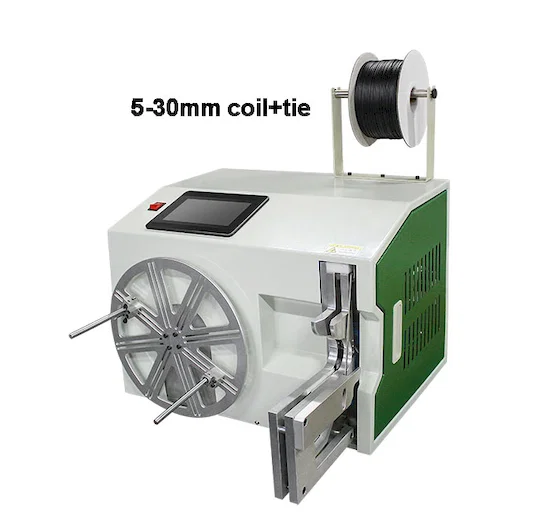

參數WPM-212WPM-212AWPM-212CWPM-212L
繞線範圍*50–200 mm50–200 mm50–250 mm50–300 mm
綁紮範圍*8–30 mm5–30 mm18–45 mm40–80 mm
紮帶長度65–130 mm75–140 mm120–190 mm200–300 mm
線圈形狀圓形、長形、8 字形圓形、長形、8 字形圓形、長形、8 字形圓形、長形、8 字形
適用線材類型AC 線、DC 線、數據線、視訊線及其他線材AC 線、DC 線、數據線、視訊線及其他線材AC 線、DC 線、數據線、視訊線及其他線材AC 線、DC 線、數據線、視訊線及其他線材
長度精度±(0.002 × L) mm±(0.002 × L) mm±(0.002 × L) mm±(0.002 × L) mm
產能66–75 cycles/min66–75 cycles/min66–75 cycles/min66–75 cycles/min
噪音等級————
電源AC 220/110 V, 50/60 HzAC 220/110 V, 50/60 HzAC 220/110 V, 50/60 HzAC 220/110 V, 50/60 Hz
操作介面觸控螢幕觸控螢幕觸控螢幕觸控螢幕
尺寸(長×寬×高)485×456×315 mm455×456×315 mm485×435×340 mm550×610×420 mm
淨重45 kg42 kg52 kg65 kg
包裝木箱木箱木箱木箱

應用領域

— 線束生產:完成之線束繞成 50-250 mm 線圈,以 18-45 mm 紮帶固定以便包裝。

— AC 與 DC 電源線組製造:線圈大於小型線圈時,以機器繞圈並綁紮。

— 數據與視訊線組裝:8 字形或圓形線圈,紮帶寬度足以涵蓋連接器端。

— 家電配線:內部線束線材於配料上線前先行繞圈。

— 線束代工廠:多個客戶料號共用同一可重複的線圈與紮帶標準。
