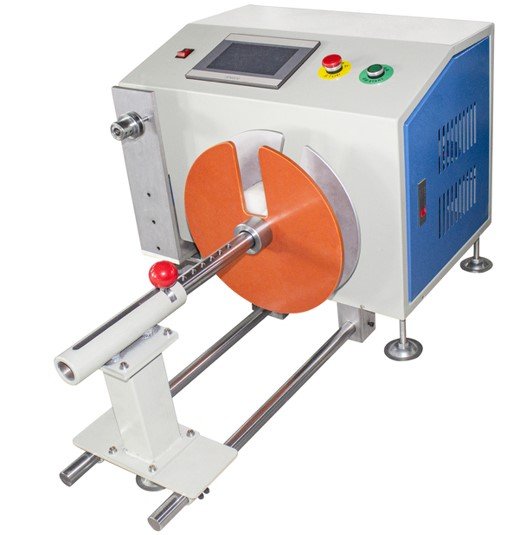

自動排線電纜繞線機 整齊排列盤繞 WPM-2024L
自動排線電纜繞線機 整齊排列盤繞 WPM-2024L Thumb

自動排線電纜繞線機 整齊排列盤繞 WPM-2024L

  • 產品型號: WPM-2024L

  • Specifications

    自動排列繞線機 型號 WPM - 2024L
    繞線內徑範圍：50 - 200 毫米
    線圈數量：可調
    最大圓盤直徑：320 毫米
    排列行程：標準 120 毫米（可選 200 毫米）
    輸入電壓：交流 220V 50HZ/60HZ、交流 110V 50HZ/60HZ。特殊電壓可定製。
    額定功率：小於 800 W
    負載能力：15 公斤
    最大機器尺寸：900 * 600 * 450 （MM）
    淨重：60 公斤
    毛重：65 公斤
  • 立即詢價

自動排列繞線機 WPM-2024L

這款先進的繞線機具有廣泛的特性和功能。該機器的捲繞內徑範圍為50至200毫米，為不同的捲繞要求提供靈活性。線圈的數量可以根據具體需要進行調整。最大圓盤直徑為 320 毫米，可以輕鬆處理較大的圓盤。配置行程有兩種選擇 - 標準 120 毫米和可選的 200 毫米。

本機的輸入電壓可以是 AC220V 50HZ 或 60HZ，或 AC110V 50HZ 或 60HZ。此外，還可以定製特殊電壓以滿足特定的電氣要求。本機的額定功率小於 800 瓦，確保高效的功耗。它的負載能力為 15 公斤，適用於處理各種材料。最大機器尺寸為 900 x 600 x 450 毫米，提供緊湊而實用的設計。機器的凈重為 60 公斤，毛重為 65 公斤。

主要電氣部件：
1. 本機的收卷機構由一台 750 瓦的伺服電機結合一套減速機驅動。這種組合提供了精確可靠的繞線作。
2. 控制系統由PLC和觸摸屏一體機組成，控制直觀，作簡便。
3. 滑軌來自日本 NSK，以其高品質和耐用性而聞名。
4. 機架和機箱均為自製，確保穩定性和耐用性。
5. 配備 2 組繼電器和 1 組歐姆龍感測器，用於精確感測和控制。
6、還有一套供電系統，保證供電穩定。
7. 線路機構採用階梯式機架往複線示例，提供高效的排線。

加工夾具部分：
1. 本機的重要安裝板採用數控電腦鑼數控加工中心製造，確保高精度和高品質。
2、加工件嚴格按照工程設計進行。採用銑床、磨床、車床、線切割和熱處理等各種加工工藝來確保零件的品質和精度。加工后，進行夾緊和電氣安裝和調試。
3. 使用的線束（軸）採用賽鋼材料。大小根據客戶的規定。該機器僅配備一個捲繞軸，以實現高效的捲繞作。
