自動電線紮線機 高效線材捆綁設備 0.75秒/次 WPM-845A

📅 2025-05-15 👁️ 867
  • 產品型號: WPM-845A

  • 規格參數

    型號: WPM-845A
    輸入電壓: AC220V 50HZ/60HZ AC110V 60HZ
    功率:
    捆線速度: 0.75秒/次,66-75次/分鐘
    產能: 2200次/小時
    環境濕度: ≤85%RH
    尺寸: 500(L)×300(W)×350(H)mm
    線軸支架高度: 200mm
    淨重: 40kg
    使用環境: 無劇烈搖晃、振動、腐蝕性空氣、灰塵
  • 立即詢價

WPM-845A 僅執行束帶作業,不做其他工序:機身沒有繞線頭。操作人員將預先成形的線圈或整直的線束送至束帶鉗口,機器自 200 mm 支架上的線軸引出束帶線,完成纏繞、扭緊與切斷。5 至 30 mm 的線束,每個循環以一條束帶束緊。

手工扭線時,每一束的圈數與張力都不相同,速度也取決於手腕。845A 以 PLC 序控驅動四顆步進馬達,每條束帶 0.75 秒、每分鐘 66 至 75 條、額定每小時 2200 束,因此班末與班初的束帶圈數與緊度完全一致。

與 212 系列相比,845A 不具繞線功能,因此可獨立作為束帶工序:任何送來的線束都能處理,包括軟管及其他 30 mm 以下的圓柱形物件,機台僅佔桌面 500 x 300 x 350 mm。線圈若由人工或上游繞線機成形,選用 845A;若繞線與束帶必須在同一循環完成,則選 212、212C 或 212L。

核心特點

1. 僅束帶、無繞線頭;線束須先成形再送至鉗口。

2. 單條束帶即可收束 5 至 30 mm 的線束,位置可落在線束任一處。

3. 每條 0.75 秒,每分鐘 66-75 條,額定每小時 2200 束。

4. PLC 控制驅動四顆步進馬達,扭轉圈數與張力可重複一致。

5. 束帶線置於 200 mm 線軸支架,自動送線、扭緊與切斷。

6. 低於 200 W,40 kg,500 x 300 x 350 mm;AC 220 V 50/60 Hz 或 AC 110 V 60 Hz。

技術規格

參數規格
型號WPM-845A
功能僅束帶(不繞線)
線束直徑5-30 mm 單條束帶
束帶速度0.75 秒/次,66-75 次/分
產能2200 束/小時
控制PLC 搭配四顆步進馬達
束帶線軸支架高度200 mm
輸入電壓AC 220 V 50/60 Hz,AC 110 V 60 Hz
功率低於 200 W
尺寸500 x 300 x 350 mm
淨重40 kg
環境濕度85% RH 以下

系列機型一覽

WPM-845 系列四款機型共用相同的 0.6 秒束帶循環、束帶結構與 HMI 觸控螢幕控制。束帶長度、線束直徑與機架尺寸由 WPM-845A 至 WPM-845D 逐級加大。

參數WPM-845AWPM-845BWPM-845CWPM-845D
電壓AC 220/50 Hz,AC 110/60 HzAC 220/50 Hz,AC 110/60 HzAC 220/50 Hz,AC 110/60 HzAC 220/50 Hz,AC 110/60 Hz
額定功率≤100 W≤100 W≤100 W≤100 W
尺寸(長×寬×高)350 × 456 × 315 mm(不含束帶匣)380 × 420 × 340 mm(不含束帶匣)380 × 435 × 340 mm(不含束帶匣)380 × 435 × 340 mm(不含束帶匣)
淨重25 kg32 kg40 kg45 kg
束帶長度65–130 mm75–140 mm120–190 mm200–300 mm
線束直徑5–30 mm8–30 mm18–45 mm40–80 mm
束帶速度0.6 秒/循環0.6 秒/循環0.6 秒/循環0.6 秒/循環
束帶鋼芯,塑膠披覆鋼芯,塑膠披覆鋼芯,塑膠披覆鋼芯,塑膠披覆
控制HMI 觸控螢幕HMI 觸控螢幕HMI 觸控螢幕HMI 觸控螢幕

應用領域

— 線束與電纜組裝:上游完成繞圈後,為預繞線束打束帶。

— 軟管與管材線圈:於束帶位置收束 30 mm 以下的軟管線圈。

— 電源線包裝:裝袋或裝箱前,為線圈與摺疊線材打束帶。

— 線材與電纜配送:將大卷線圈分切成較短的束狀庫存。

— 一般束綁:偏好以束帶線取代膠帶的圓柱零件與電纜群組。

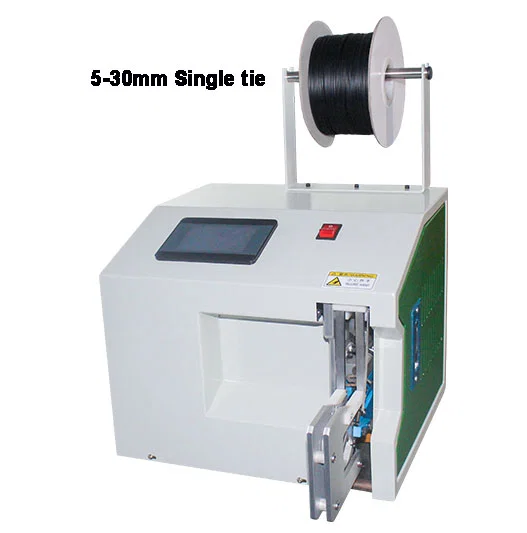

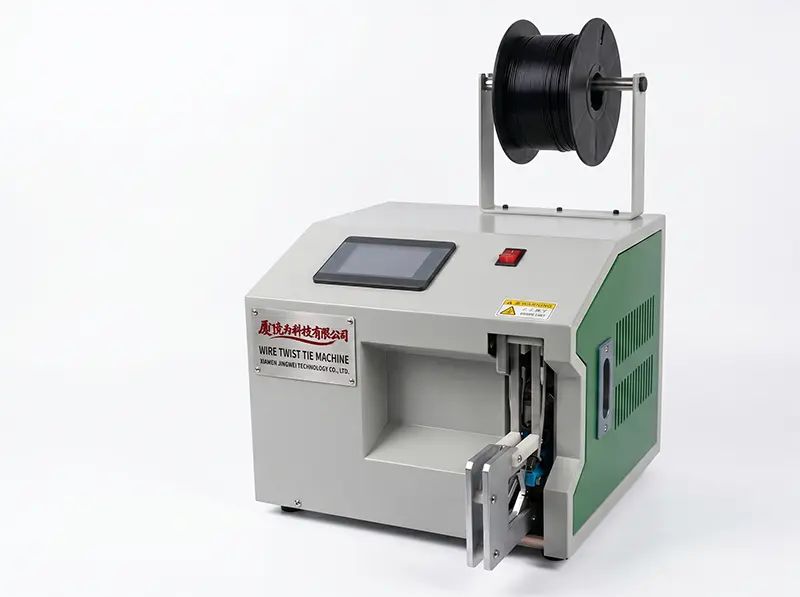

twist tie machine with white wire spool and LCD touchscreenfour views of twist tie machine showing spool and side panelfront and right side views of twist tie machine with black spoolfront and rear views of twist tie machine with black wire spoolmachine views plus foot pedal, tools and accessories laid outpacked wire spools and coiled power cords on pallets
