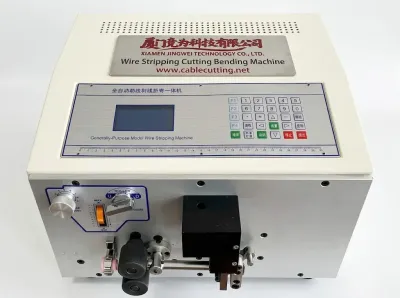

自動剝線彎曲切割機 線材成型加工 最大25mm2 WPM-09SB

📅 2025-05-15 👁️ 654
  • 產品型號: WPM-09SB

  • 規格參數

    型號: WPM-09SB
    可加工線徑: AWG5 / 25mm2 最大
    導流直徑: 0.1-25mm2
    切割公差: 0.002×L mm (L:切割長度)
    剝線長度: 線頭 0.1-100mm
    切割長度: 0.1mm-99999.9mm
    剝線速度: 每小時 400-1000pcs
    切割速度: 0-9 可調
    刀片材質: 硬鎢鋼
    驅動方式: 兩輪驅動
    彎曲時間: 13次
    彎曲長度: 最後一次彎曲長度超過 55mm
  • 立即詢價

WPM-09SB 在一次自動循環內完成切斷、剝皮與折彎。適用 0.1-25 mm²(最大 AWG5),雙輪驅動,切斷長度 0.1 至 99999.9 mm,線頭剝皮 0.1-100 mm,產能 400-1000 pcs/h,切斷速度可調 0 至 9。

將作業拆分給剝皮機與折彎機,代表線材先量測、切斷、剝皮,再移動並重新定位才能折彎,折彎位置會承襲第二次設定的誤差。09SB 由兩組驅動輪量測長度,刀片完成切斷與剝皮,折彎頭在線材離開機器前成形,全部在同一支程式內完成。切斷公差為 0.002 x L,即 500 mm 切長時為 1 mm。

本機是加工機,不是送料機:9040 與 WRD-12Z 僅將線材從線捲放出至另一台機器。在同類加工機中,09SB 具備折彎頭,每支程式可折 13 次,最後一折最短需 55 mm,為單純切斷剝皮機無法做到的功能。

核心特點

1. 雙輪驅動處理 0.1-25 mm²(最大 AWG5),配硬質鎢鋼刀片。

2. 同一循環內完成切斷長度 0.1-99999.9 mm 與線頭剝皮 0.1-100 mm。

3. 切斷公差 0.002 x L,相當於 500 mm 長度時 1 mm。

4. 100 組預設程式,換產品只需呼叫程式,無需機械重新設定。

5. 折彎頭每支程式可折 13 次;最後一折至少需 55 mm 線長。

6. 產能 400-1000 pcs/h,切斷速度可調 0-9,由桌上機體的 LCD 與薄膜鍵盤操作。

技術規格

參數規格
型號WPM-09SB
機型自動剝皮折彎切斷機
可加工線徑最大 AWG5 / 25 mm²
導體線徑0.1-25 mm²
切斷公差0.002*L mm(L:切斷長度)
剝皮長度線頭 0.1-100 mm
切斷長度0.1-99999.9 mm
剝皮速度每小時 400-1000 pcs
切斷速度0-9 可調
刀片材質硬質鎢鋼
驅動方式雙輪驅動
折彎次數13 次
折彎長度最後一折長度需大於 55 mm
程式100 組預設程式

應用領域

— 配電盤與控制箱配線:依長度切斷、剝皮並折彎跳線。

— 端子壓接前需先折彎線材的家電線束分支。

— 照明與建築配線,依長度切斷並成形線端。

— 車用小線徑線束線材,於壓接前完成剝皮與折彎。

— 依需求從大批線捲裁切單芯線的設備製造商。
