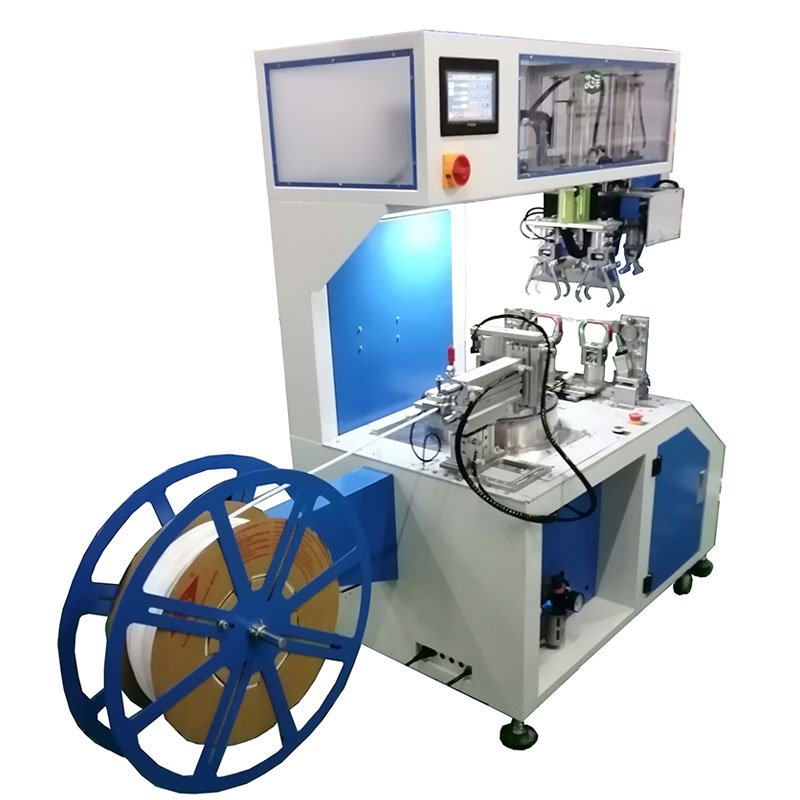

自動軟管裁斷繞盤紮束機 膠管盤卷捆綁 WPM-CRT-02ML
自動軟管裁斷繞盤紮束機 膠管盤卷捆綁 WPM-CRT-02ML Thumb
Video Thumbnail

自動軟管裁斷繞盤紮束機 膠管盤卷捆綁 WPM-CRT-02ML

📅 2025-05-15 👁️ 1,019
  • 產品型號: WPM-CRT-02ML

  • 規格參數

    適用線徑: ≤Φ8mm (軟管/繩索/兩段管)
    扎帶直徑: ≤40mm
    生產速度: ≤900PCS/H (線長1米左右)
    圓內徑: 90-200mm (固定不可調)
    頭長: 80-200mm
    離尾: 80-200mm
    進線盤: ≤7.5KG
    適用氣壓: 0.5-0.6Mpa
    電源: 220V/50Hz
    機器功率: 3000W
    尺寸: 1050*800*1600mm
    機器重量: 約260KG
  • 立即詢價

WPM-CRT-02ML 可切斷最大 Φ8 mm 的軟管、繩索與雙聯管,並將切斷後的長度捲繞成圈、以束帶綁紮固定。捲圈成形為固定內徑,落在 90-200 mm 範圍,頭端與尾端各保留 80-200 mm,束帶收束於 40 mm 以內。進料線盤最大 7.5 kg,置於側邊放料架,產能標定為 900 pcs/h,氣壓 0.5-0.6 MPa。

以手工切斷並捲繞軟管,捲圈容易變成橢圓形、尾端鬆散,膠帶或束帶也只能綁在作業員手能構到的位置。本機在一次循環內完成計長、切斷、捲繞與綁紮,因此量測治具、手工捲圈與獨立的捆紮工序都可省略,每一捲出料的圈徑一致。標定產能為 900 pcs/h。

本機是系列中的軟管與管件機型:不具備剝皮工位,因為加工對象是管子而非已壓接的線材;捲圈採固定 90-200 mm 內徑,而非 CPRT 線材系列可調的 200-300 mm。Φ8 mm 的上限與 900 pcs/h 的產能,使其位於 1300 pcs/h 同軸機型之下、800 pcs/h 的 4 mm 繩索捲繞機之上。

核心特點

1. 一次走料即完成半硬質管的切斷、捲繞與綁紮;因加工對象為管子而非已壓接線材,故不設剝皮工位。

2. Φ8 mm 上限,涵蓋 PVC、PE 與矽膠軟管,並可在同一設定下處理繩索與雙聯管。

3. 捲圈內徑固定 90-200 mm,整批生產的圈徑保持一致。

4. 頭端與尾端各 80-200 mm,束帶收束於 40 mm 以內,捲圈更為緊實。

5. 產能 900 pcs/h,搭配 7.5 kg 側掛式放料線盤與 0.5-0.6 MPa 氣源。

6. 3000 W,1050 x 800 x 1600 mm,約 260 kg,附腳輪可整機移動。

技術規格

參數規格
型號WPM-CRT-02ML
適用線徑≤Φ8 mm(軟管、繩索、雙聯管)
捲圈內徑90-200 mm,固定
頭端長度80-200 mm
尾端長度80-200 mm
束帶直徑≤40 mm
進料線盤重量≤7.5 kg
生產速度≤900 pcs/h
適用氣壓0.5-0.6 MPa
電源220 V / 50 Hz
機台功率3000 W
尺寸1050 x 800 x 1600 mm
機台重量約 260 kg

應用領域

— PVC 氣管與水管:Φ6-8 mm 軟管依訂單長度切斷,以 90-200 mm 內徑捲繞並綁紮,供五金包裝出貨。

— 矽膠管:泵浦與飲料管路用 Φ3-8 mm 管材,切斷、捲繞、綁紮後再裝袋。

— PE 灌溉管:Φ4-8 mm 黑色 PE 管捲繞並綁紮成統一圈徑,供農業配銷。

— 氣壓雙聯管:最大 Φ8 mm 的雙聯管成對切斷並捲繞綁紮,用於氣煞與致動器管路。

— 繩索與索具:最大 Φ8 mm 的編織繩切斷、捲繞並綁紮,供零售與工業供應。

WPM-CRT-02ML touch-screen winding and binding machine with wire spool and figure-eight coil samplesWinding and binding machine labelled with 70-200mm ring diameter, tie bracket and control panelDetail panels of the binding machine: metal reel, tie mouth, PLC control and packing listWinding and tie wire size chart with coiled power, USB and network cable samplesCoiled and tied cables: USB, network, HDMI, power cords and earbuds cable
