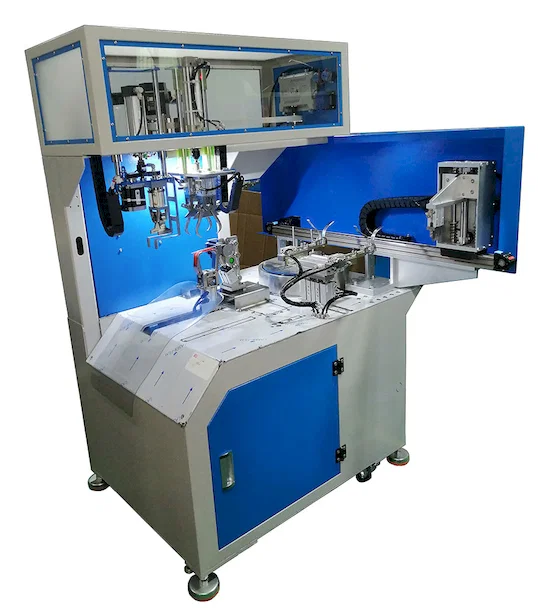

自動同軸電纜切割剝皮繞線裝訂一體機 WPM-URT-81M

📅 2025-05-15 👁️ 2,095
  • 產品型號: WPM-URT-81M

  • 規格參數

    型號: WPM-URT-81M
    適用線徑: ≤10mm
    切割長度: 1-5m
    切割精度: ±2mm/m
    繞線間距: 80-200mm
    裝訂直徑: ≤40mm
    生產效率: ≤1300條/小時
    電源: 220V/50Hz
    機器功率: 3.5KW/H
    機器尺寸: 約1200L*1500W*1600Hmm
    機器重量: 約300KG
  • 立即詢價

WPM-URT-81M 可切斷直徑 10 mm 以下的同軸電纜、剝除端頭、以 80-200 mm 繞線間距捲繞,並以 40 mm 以下的束帶綁紮。切斷長度 1-5 m、精度 ±2 mm/m,標示產能 1300 pcs/h。夾持與綁紮採氣壓動作,工作氣壓 0.5-0.6 MPa。

同軸線通常先在工作台切斷,再以人工或旋轉剝皮機剝皮,然後捲繞綁紮,每個步驟都要重新量長。此機型一次走完即維持 ±2 mm/m,省去重新量測、人工剝皮與鬆散線圈轉移。標示產能 1300 pcs/h 對應 1-5 m 範圍。

這是本系列唯一專為同軸線設計的機型。精度等級讓它與電纜機型有所區別:此處為 ±2 mm/m,CPRT 機型則為 ±15 mm,因為同軸端要對接連接器而非端子台。代價是較短的切斷範圍 1-5 m,以及 3.5 kW、300 kg 機身,遠低於 1200 kg 的電纜產線。

核心特點

1. 同軸工序一次完成:切斷、端頭剝皮、80-200 mm 間距捲繞、40 mm 以下綁紮。

2. 線徑最大 10 mm,細的入戶同軸到粗的饋線同軸可用同一設定。

3. 1-5 m 範圍內 ±2 mm/m 切斷精度,為本系列最嚴;電纜機型標示 ±15 mm。

4. 1-5 m 長度下標示產能 1300 pcs/h,為系列最高。

5. 繞線間距 80-200 mm,線圈佔位依紙箱調整,而非固定環徑。

6. 氣壓夾持與綁紮,0.5-0.6 MPa;3.5 kW,1200 x 1500 x 1600 mm,約 300 kg。

技術規格

參數規格
型號WPM-URT-81M
適用線徑≤10 mm
切斷長度1-5 m
切斷精度±2 mm/m
繞線間距80-200 mm
綁紮直徑≤40 mm
生產效率≤1300 pcs/h
適用氣壓0.5-0.6 MPa
電源220 V / 50 Hz
機台功率3.5 kW
機台尺寸1200 長 x 1500 寬 x 1600 高 mm
機台重量300 kg

應用領域

— 監控攝影機引線:1-3 m 細同軸影像線,接頭端剝皮後捲繞綁紮,供安裝套件。

— 寬頻與衛星饋線:7-10 mm 同軸線切 3-5 m,剝皮綁紮供用戶端包裝。

— 無線電與天線饋線:5-8 mm 同軸線定長切斷,剝皮端外露綁紮。

— 機櫃與攝影棚配線:1-2 m 同軸跳線以 ±2 mm/m 切斷,捲繞供跳線盤。

— 測試與量測引線:短同軸組件捲繞綁紮,剝皮深度配合連接器裝配。

WPM-URT-81M coaxial cable cutting, stripping, coiling and binding machine with CE mark and LCDLabelled machine parts: LCD screen, knife rack assembly, wire straightener and operating panelBlue stripped wire samples tied in bundles with copper and tinned ends
