半自動電線剝皮扭線機 簡易型剝扭 WPM-190

📅 2025-05-15 👁️ 1,510
  • 產品型號: WPM-190

  • 規格參數

    型號: WPM-190
    適用線徑範圍: 1.2-3.0mm
    剝皮長度: 2-20mm
    絞合長度: 2-20mm
    長度精度: ±(0.002*L)mm
    尺寸(L+W+H): 210*125*155mm
  • 立即詢價

WPM-190 為適用 1.2 至 3.0 mm 線材的半自動剝皮扭線機。將線端插入旋轉頭一次,即可剝除 2 至 20 mm 絕緣並將露出絞線扭轉 2 至 20 mm,長度精度為正負 0.002 x L mm。

與人工的差別在於流程順序。現場作業是以一把工具剝皮、再重新夾持導線、以第二把工具扭線,尾端長度取決於第二次夾持的位置。本機由同一機頭夾住絕緣、拉脫皮層,隨即在放開導線前扭轉露出的絞線,兩個尺寸一次設定即可重複。相較單功能立式剝皮機,也省去一道取放動作與一台機器。

在此群組中,WPM-190 與 WPM-191 是兩款剝皮扭線複合機,差異在適用範圍與精度。WPM-190 涵蓋 1.2 至 3.0 mm,剝皮與扭線長度 20 mm,並標示長度精度;WPM-191 涵蓋 1 至 3 mm(AWG 22 至 AWG 14),長度 25 mm,循環 0.5 至 2 秒,附腳踏開關,機重 18 kg。WPM-190 偏向精度,WPM-191 較快也較重。

核心特點

1. 單芯加工:每次插入處理一個線端,同一循環完成剝皮與扭線,不需重新夾持。

2. 線徑範圍 1.2 至 3.0 mm 外徑,涵蓋配盤常用的 1.5 與 2.5 mm2 絞線。

3. 剝皮長度 2 至 20 mm,扭線長度另設 2 至 20 mm,裸線段與扭線段可分開設定。

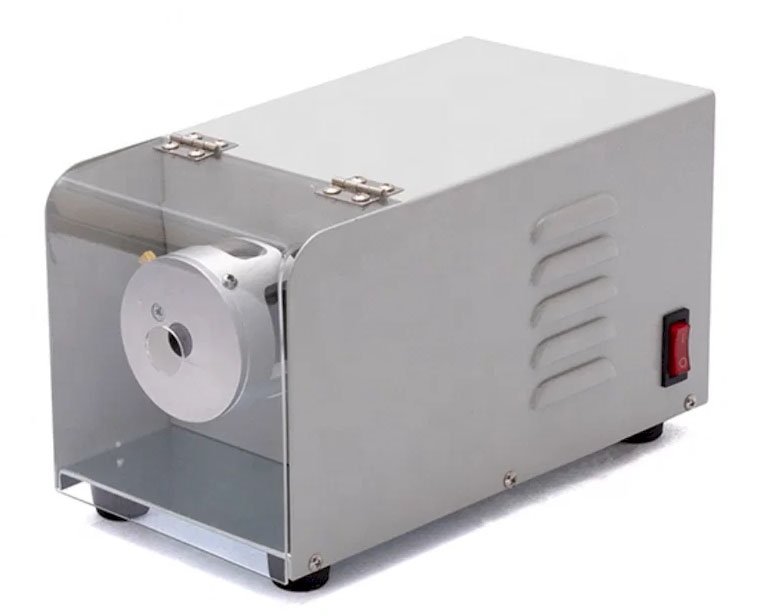

4. 電動驅動旋轉剝皮頭,側板設單一翹板開關,機頭上方附掀蓋式透明護罩。

5. 扭線功能整合於同一機頭:拉脫絕緣後夾爪立即夾住絞線扭轉,因此不需第二站。

6. 刀片形式:旋轉頭內的圓形刀片徑向夾合絕緣層,剝皮長度精度維持在正負 0.002 x L mm。

技術規格

參數規格
型號WPM-190
操作方式半自動
適用線徑1.2 至 3.0 mm
剝皮長度2 至 20 mm
扭線長度2 至 20 mm
長度精度正負 (0.002 x L) mm
尺寸(長 x 寬 x 高)210 x 125 x 155 mm
功能剝皮與扭線

應用領域

— 控制櫃與配盤:1.5 至 2.5 mm2 絞線,壓接管型端子前先行剝皮扭線,使絞線整束進入端子。

— 線束工作站:多芯電纜以外被剝除機開皮後,進行芯線端加工。

— 家電與馬達引線加工:1.2 至 3.0 mm 單芯與細絞引線,端子壓接前保持裸線長度一致。

— 水電承包與維修工場:少量多樣、不足以導入全自動線,人工扭線又太慢的場合。

— 端子台與連接器組裝:扭線端配合螺絲端子尺寸,整批尾長一致,端子蓋可順利閉合。

WPM-190 semi-automatic wire stripping and twisting machine in stainless housingFront view of wire stripping machine showing wire entry hole and clear guardStripped multicore, flat and single core cable samples
