氣動電線剝皮機 小型線材氣動剝線 剝皮長度50mm 線徑0-5mm WPM-305

📅 2025-05-15 👁️ 1,242
  • 產品型號: WPM-305

  • 規格參數

    型號: WPM-305
    剝皮長度: 50mm
    線徑: 0-5mm
    氣壓: 0.3-0.7mpa
    電壓: 220V/50HZ 110V/60HZ
    力: 31-73KG
    重量: 20KG
    尺寸: L400*W300*H270mm
  • 立即詢價

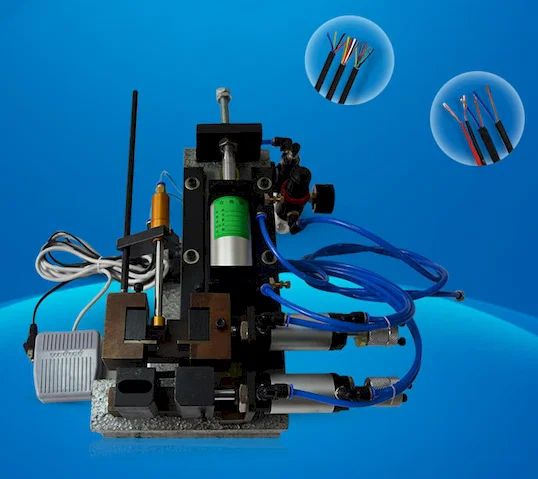

WPM-305 為桌上型氣動剝皮機,適用外徑 0 至 5 mm 的電纜,最大剝皮長度 50 mm。氣壓 0.3–0.7 MPa 時刀片出力 31–73 kgf,控制迴路支援 220 V/50 Hz 或 110 V/60 Hz 電源。

細線正是手工剝皮的罩門:刀片調得太深會切斷芯線,調得太淺絕緣層又留在導體上,而問題往往到壓著站才浮現。WPM-305 的刀片由氣壓缸閉合,深度以機械擋塊固定,整卷線的切口都能重複一致。另有獨立氣壓缸夾持電纜並於切斷後抽除絕緣套,雙按鈕控制盒讓雙手都能扶線。

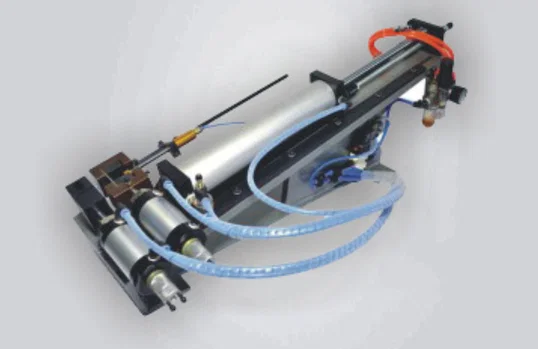

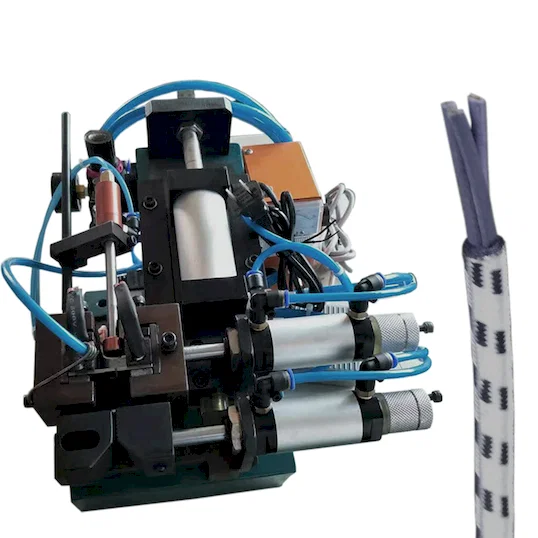

305 是 WPM 氣動剝皮機中最小的一款:直徑 0–5 mm、剝皮 50 mm;對照 WPM-310 的 0–15 mm 與 100 mm、WPM-315 的 0–20 mm 與 150 mm、WPM-416 的 0–30 mm 與 150 mm。20 kg 也是系列中最輕的全機架機型,對於一台機器要服務多個工作檯的場合格外重要。20 mm 以上電纜的長距離外被開窗,上述機型皆不適用,僅 WPM-330 可對應,且限於其 20 mm 上限。

核心特點

1. 外徑範圍 0–5 mm,最大剝皮長度 50 mm,由刀座上的機械擋塊設定。

2. 工作氣壓 0.3–0.7 MPa,刀片出力 31–73 kgf,以調壓閥依外被調整而非靠操作員手感。

3. 夾持、切斷與抽出由各自獨立的氣壓缸執行,絕緣套移除時不會拉扯導體。

4. 飛線式雙按鈕控制盒啟動循環;剝皮時操作員雙手都能扶住電纜。

5. 雙電壓設計:控制迴路 220 V/50 Hz 或 110 V/60 Hz,同一台機器可用於兩種單相電源。

6. 機架 400 × 300 × 270 mm、重 20 kg,抽拉行程中足以穩固置於工作檯上。

技術規格

參數規格
型號WPM-305
機型氣動剝皮機
線徑0–5 mm
最大剝皮長度50 mm
氣壓0.3–0.7 MPa
刀片出力31–73 kgf
電壓220 V/50 Hz,110 V/60 Hz
尺寸長 400 × 寬 300 × 高 270 mm
重量20 kg

系列機型一覽

五款氣動剝皮機共用相同工作原理。下表列出產能、出力與佔地差異,供您依線徑範圍選擇合適機型。

參數WPM-305WPM-310WPM-315WPM-330WPM-416
線徑範圍1–5 mm1–10 mm1–15 mm1–20 mm1–30 mm
剝皮長度3–50 mm3–100 mm3–150 mm3–330 mm3–150 mm
氣壓缸內徑Ø40Ø50Ø60Ø60Ø80
刀片夾持力31–37 kg49–115 kg84–196 kg84–196 kg165–300 kg
電源220 V220 V220 V220 V220 V
尺寸(長×寬×高)40×30×27 cm48×33×28 cm60×42×36 cm110×55×45 cm80×62×55 cm
淨重20 kg25 kg35 kg65 kg50 kg
包裝木箱,標準出口包裝

應用領域

— 電子組裝:0.5–2.5 mm² 設備配線,單端剝皮後進行鍍錫或壓著。

— 家電配線:外徑 5 mm 以下的感測器、風扇與控制線,剝皮 8–20 mm 以插入端子。

— LED 與照明製造:驅動器與連接器上的 2–4 mm² 電源線,去除外被時不傷芯線。

— 儀器與感測器電纜:細多芯線,0.2 mm 芯線只要有一道刀痕整組即報廢。

— 配盤廠:全自動剝皮機不符經濟效益時,於工作檯邊處理少量控制線。

labeled diagram of pneumatic stripping machine cylinders, chuck and bladedetail photos labeling main cylinder, solenoid valve and V-shaped bladesstripping blade plates with V-notch and diamond shaped openingsstripping blade plates engraved with 6.0 and 5.5 mm sizes
