小型方形觸控螢幕智能剝線機操作手冊 | 多功能電線裁剪剝皮機指南

本操作手冊適用於多型號觸控螢幕智能剝線機，支援BV、BVR及護套線的裁線、頭部/尾部/中間剝線，具備免氣源自動操作、三年保固及中英文切換觸控系統。

Description of intelligent wire stripping machine function
智能剝線機適用於硬線（BV線）、多股軟線（BVR線）及護套線的切斷、頭部剝皮、尾部剝皮、中間剝皮及三層特殊剝皮。最大切斷截面積為185mm²，最大切斷長度為400米，最大頭部剝皮長度約500mm，最大尾部剝皮長度為200mm。整個加工過程由電機自動升降輪子和管材完成，無需連接氣源。只需根據實際加工的線材尺寸輸入總長度、線材外護套直徑以及頭尾剝皮數值，即可智能判斷參數，輕鬆完成所有動作，無需專業人員，實現智能簡便操作。

安全使用注意事項
首先，非常感謝您購買系列智能剝線機！為確保您能安全且正確地使用本機器，請仔細閱讀本說明書。
1.電源：AC220-250V/AC110V 50-60HZ
為確保機器工作時電壓穩定，請使用穩壓器，以防止電壓過高燒毀機器。
2.請勿在強電磁場區域附近使用本機器，以免對機器造成干擾。
3.請勿在機器上放置任何物品；請勿靠近腐蝕性化學品。工作環境必須保持乾燥、通風且無塵。適宜的工作室溫為：0-35°C。
4.如果使用機器時出現不滿意的剝線效果或故障，請閱讀本操作手冊中的故障排除方法。如果仍無法解決問題，請致電我們的技術服務熱線進行檢查和維修。為了您的安全，請勿自行拆卸機器。

售後服務承諾
智能剝線機
穩定耐用，品質保證三年
系列智能剝線機享有三年保固。如果機器因非人為損壞而發生故障，將免費更換損壞的零件（易損件除外：刀片、皮帶、鐵輪）。三年保固期過後，本公司將繼續為客戶提供售後服務。
以下情況不在保固範圍內：
1. 用戶因運輸、安裝、使用和儲存不當而造成的損壞；
2. 用戶自行拆卸或在本公司未指定的維修點拆卸維修造成的損壞；
3. 因意外電擊、火災、水災等造成的損壞；
4. 因未按照本說明書中的操作要求操作而造成的損壞；
5. 因不可抗力因素造成的損壞；

1. 機器外觀及功能說明

機器說明：
1.LCD觸控螢幕：顯示參數，所有參數均由此LCD觸控螢幕輸入
2.啟動按鈕：當機器處於重置狀態時，按下此鍵啟動機器。
3.停止按鈕：當機器工作時，按下此鍵，機器將在完成工作後停止。
4.緊急按鈕：當機器工作時，按下此鍵，機器立即停止。
5.進線輪：輪子轉動帶動線材前進。
6.出線輪：輪子轉動帶動線材前進。
7. 線材導管：線材通過此導管輸送。
8.矯直器：將彎曲的線材矯直，使其順利進入機器。
9. 刀架：刀具裝置，線材的切斷和剝皮由刀架完成。
10.進線輪間隙：調整進線輪上下之間的間隙。
11.出線輪間隙調整螺絲：調整出線輪上下之間的間隙。
12.進線輪升降開關：此開關可將進線輪升起。
13.出線輪升降開關：此開關可將出線輪升起。
14.進線輪壓力調整開關：調整上下輪之間的壓力鬆緊。
15.出線輪壓力調整開關：調整上下輪之間的壓力鬆緊
16.線材檢測開關：在功能設定中開啟線材檢測開關後，若無線材，機器將發出警報。

控制面板圖操作說明
打開電源，LCD螢幕將顯示如圖所示的畫面。

可自由切換中文和英文，請選擇「中文」或「ENGLISH」進入下一頁。
以下是參數設定的主頁面

本系統的操作界面由一個160×107的LCD觸控螢幕組成。以下將介紹每個按鍵的功能：
回線：按住此鍵，線材可通過進線口和進線輪輸送，並可從刀刃處退出，可根據需要自由調整。
進線：按住此鍵，線材可在進線輪的傳動下通過進線口輸送到刀刃處，並可根據需要自由調整。
PRO：程序號。將需要處理的各種規格線材的參數存儲在不同的程序號中，以便下次調用。
Length：切斷和剝皮線材的總長度（最大100米）。
Front LEN：線材頭部剝去外護套的長度；即去除外護套後裸露的銅線長度。
Peel off：當剝皮值大於線端值時為全剝，否則為半剝。
Tail LEN：線材尾部剝去外護套的長度；即去除外護套後裸露的銅線長度。
Cutter DIA：剝皮時刀具切入外皮的深度。數值越大，切入越淺。數值越小，切入越深。
（重要提醒）：線徑值可根據實際線材外徑輸入，但應比實際尺寸略小約1-2mm以切開外皮。例如：線材外護套外徑為5mm，線徑應輸入約4.5mm，如果銅線受損，請增大數值；如果線頭或線尾無法剝開，請減小數值）
Cutter Back：剝皮時刀具切入線材後退回的數值；以確保刀具能抓住線材並剝開外皮。線材越粗，退回數值越大；線材越細，退回數值越小。
（退回值：通常設定約0.5-3mm，表示刀具退回0.5-3mm）
Count: 設定計劃生產數量。當機器加工的線材達到此數值時，機器將自動停止並發出提示。
Batch：設定生產捆紮數量，機器可在達到定量數量時暫停幾秒鐘，並根據定時器輸入的時間暫停。
Finished: 顯示當前實際生產的總數量。當「Finished」等於「Count」時，機器自動停止。
Batch delay：當機器達到設定的「Batch」數量時，機器將根據設定的時間暫停。如果設定為1，則暫停1秒；設定為2，則暫停2秒，依此類推。當設定為「0」時，機器停止，需要手動按下啟動按鈕才能繼續運行。
Step：在自動模式下按下啟動按鈕，機器將自動運行到設定的總數值後停止；在單步模式下按下啟動按鈕，機器只工作一步，按下啟動按鈕後才能繼續下一步；在單循環模式下按下啟動按鈕，機器將運行一個循環（切斷一根線）
Start：功能與操作面板上的綠色實體按鈕相同。按一次，機器啟動，直到加工數量達到設定的總量。
Stop：功能與操作面板上的黃色實體按鈕相同。按一次，機器在處理完當前線材後自動停止。
Reset：設定參數後，必須重置一次才能啟動。
EM-Stop：功能與操作面板上的紅色實體按鈕相同。機器工作時按下，機器立即停止；機器停止後，必須重置才能啟動。

【Open/Close/Datum】
這三個按鈕是在校準刀具時需要調用的開關。
Open：連續點擊「Open」時，上下刀具會緩慢打開一定距離。
Close：連續點擊「Close」時，上下刀具會緩慢靠近，直到閉合交叉。
Datum：點擊「Datum」按鈕可快速將刀具返回原位。
【參數設定】頁面設定說明

Pipe on：線材導管可以拍打。
Wheel on：剝線頭時出線輪可以升起（具有氣缸升降功能的機器有此功能）。
Wire lack off：機器啟動後，前輪無線材，機器自動停止。
Cut rubber off：機器啟動後，剝離外護套時，擠壓夾子以敲掉剝離的廢皮。
Slid arm off：此功能需要安裝機械手。
Roller speed：進出線輪的轉速，可調範圍1-100，1為最慢，100為最快。
Cutter speed：設定刀具的運行速度，可調範圍1-100，1為最慢，100為最快。
Strip speed：剝離線材護套的速度，可調範圍1-100，1為最慢，100為最快。
Cut down speed：設定刀具切削時的運行速度，可調範圍1-100，1為最慢，100為最快。
Ejection speed：設定出線時出線輪的運行速度，可調範圍1-100，1為最慢，100為最快。

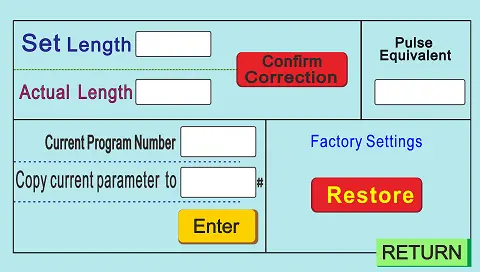

【長度修正】參數設定說明

【長度修正】：用於修正實際加工線材的長度誤差。
Set length：設定要修正的線材長度值。
Actual length：機器實際切斷的長度值。
輸入此實際數值後，按下【長度修正】，機器將切出一條與設定長度相同的線材。
Actual cutter Dia：設定實際線徑。
Wire diameter coefficient：一般情況下無需設定，系統默認。
Factory set：按下此鍵可將機器設定的參數恢復為原始狀態。建議不要按此鍵。
【中間剝皮設定】：按下並進入以下設定

【Mid cut on/ off】在開啟模式下，與主頁面的總長度、線頭和線尾長度相關聯。共有16個中間剝皮位置，01位置【Length】輸入第一次中間切割的位置，【Cut open】為拉開的距離。例如：總長度為200mm，在100mm處中間剝皮20mm以露出銅線，即設定01 length = 100，strip = 20。

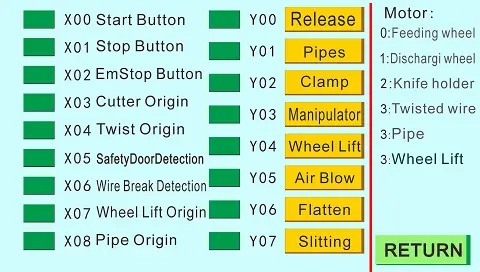

按下【IO Monitor】進入以下設定頁面
