自動電纜收線與綑綁機觸控螢幕操作手冊 JW-CRT Series

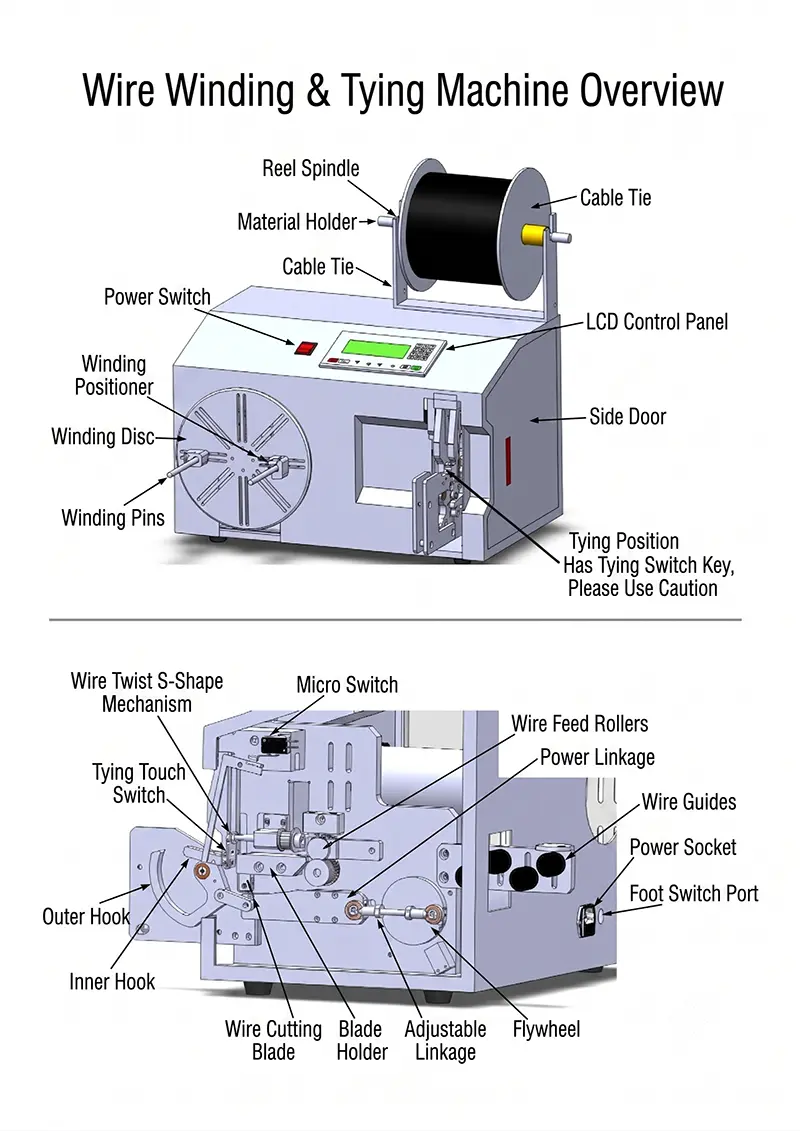

觸控螢幕控制的自動電纜收捲與捆紮機。單一循環內完成線圈纏繞與綁紮，速度與扭轉圈數可調。適用於軟管、電纜及電線捆紮生產線。

目錄
1. 觸控螢幕啟動介紹
2. 運行介面
2.1 參數設定概覽
2.2 捆紮機構參數
2.3 繞線機構參數
2.4 導航按鈕
3. 手動/點動測試介面
3.1 點動測試功能
3.2 繞線模式切換
3.3 紮帶穿線方法
4. 維護與潤滑

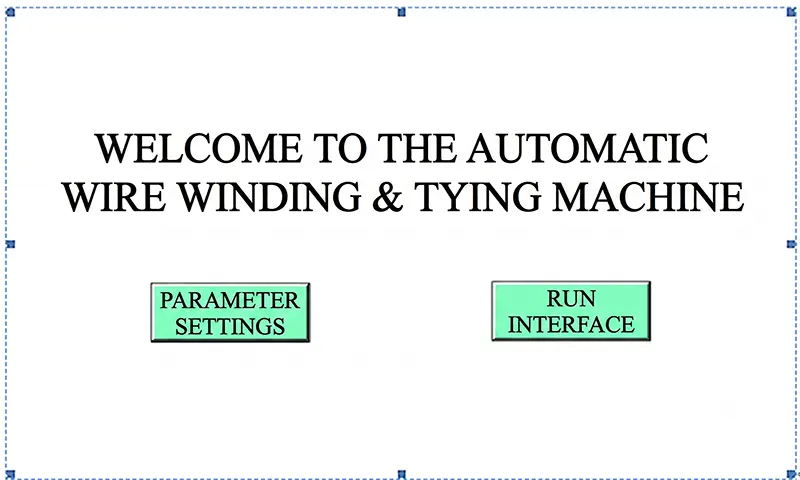

1. 觸控螢幕啟動介紹
機器通電後，觸控螢幕會顯示啟動介面。內部出廠參數由製造商預先配置，並設有密碼保護。操作員在正常操作時無需進入出廠設定。
出廠設定受密碼保護。未經授權修改內部參數可能會影響機器性能與安全性。

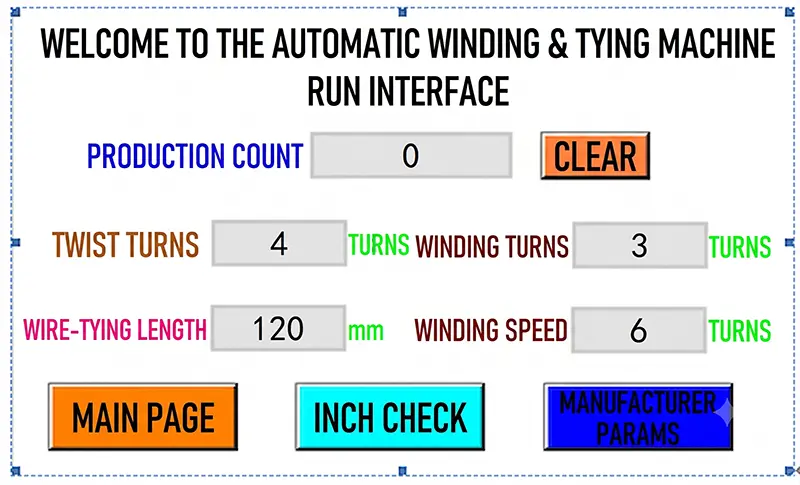

2. 運行介面
運行介面是機器運作時的主要操作畫面。它提供對繞線與捆紮機構所有參數設定的存取。

2.1 參數設定概覽
此介面提供機器繞線與捆紮機構的參數配置。
• 生產計數器：生產計數器僅記錄完成的捆紮次數（非繞線操作）。
• 計數器重置：按住重置按鈕可將生產計數器歸零。

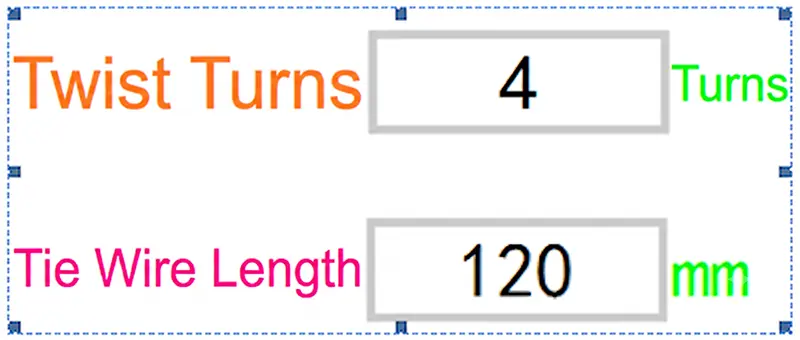

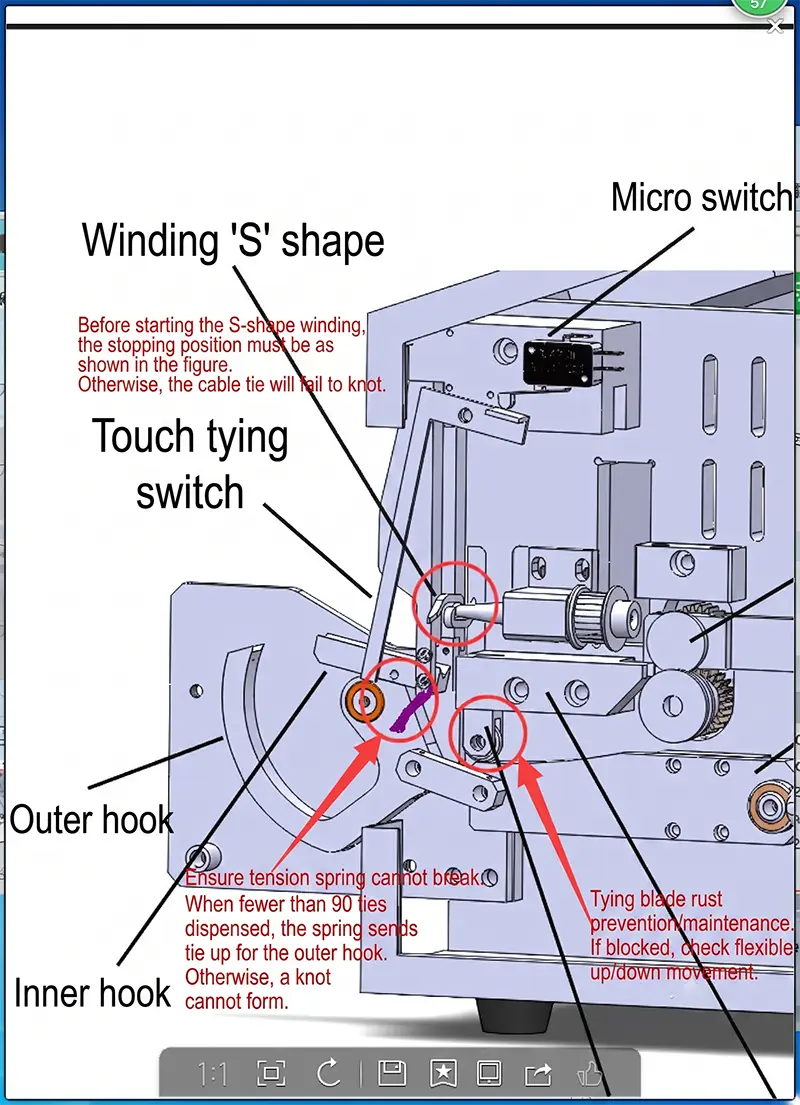

2.2 捆紮機構參數
捆紮機構有兩個可調整參數：
扭轉圈數
點擊參數欄位以開啟數字鍵盤。輸入所需數值並確認。
建議設定：3-5圈。數值越高可微調捆紮緊度。
警告：捆紮緊度主要取決於操作員在捆紮前擠壓線圈的程度。線材間隙越小，捆紮越緊。
紮帶進給長度
點擊參數欄位以開啟數字鍵盤。輸入所需數值並確認。
WPM-212 A-C型號：可調範圍 75-140 毫米
WPM-212L型號：可調範圍 120-190 毫米
根據被捆紮線束的直徑調整進給長度。

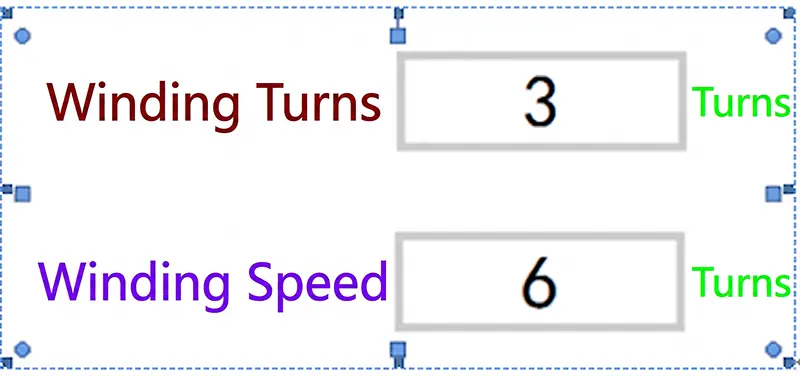

2.3 繞線機構參數
繞線機構有兩個可調整參數：
繞線圈數
點擊參數欄位以開啟數字鍵盤。輸入所需數值並確認。
繞線速度
點擊參數欄位以開啟數字鍵盤。輸入所需數值並確認。
可調範圍：1-9（從慢到快）。此數值代表每秒轉數。

2.4 導航按鈕
運行介面提供以下導航按鈕：
• 返回主頁：回到主要操作畫面
• 點動測試：進入手動點動測試介面以檢查馬達
• 出廠設定：存取出廠內部參數（需密碼）

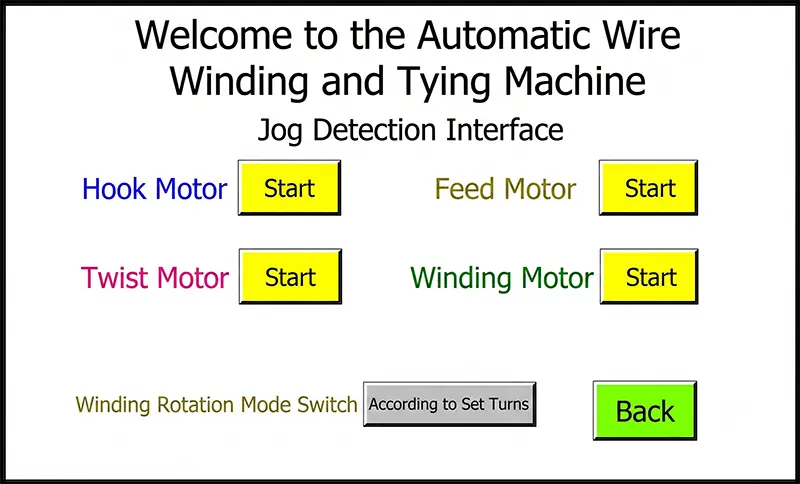

3. 手動/點動測試介面
點動測試介面允許操作員手動控制個別馬達。此功能主要用於故障排除及確認每個馬達正常運作。

3.1 點動測試功能
提供以下手動控制：
• 進給馬達（紮帶穿線）：用於穿入新紮帶。點動控制可向前進給紮線以進行更換。
• 繞線馬達 - 設定圈數模式：踩下腳踏板一次，繞線馬達旋轉設定的圈數後自動停止。
• 繞線馬達 - 連續模式：持續踩住腳踏板，繞線馬達連續旋轉。鬆開踏板立即停止。

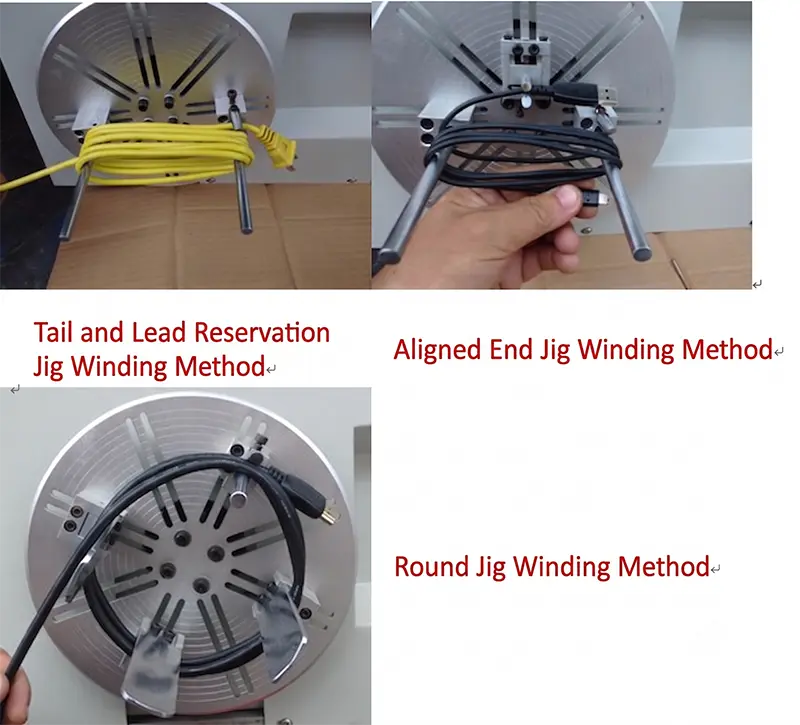

3.2 繞線模式切換
繞線模式可在兩種操作模式間切換：
• 設定圈數模式：踩下腳踏板一次，繞線馬達旋轉設定的圈數後自動停止。
• 連續模式：持續踩住腳踏板，繞線馬達連續旋轉。鬆開踏板立即停止。
