AT-101 手持式膠帶纏繞機使用者手冊
T-101 手持式膠帶纏繞機，用於電纜和電線綑紮。4段變速齒輪，4000mAh鋰電池，支援10-25mm PVC/法蘭絨/布質膠帶。便攜式，可選腳踏開關，續航5小時。
使用機器前，請仔細閱讀本說明書以確保安全操作！
1. 按鈕與操作模式
AT-101 手持式膠帶纏繞機配備簡潔的控制面板，包含以下按鈕：

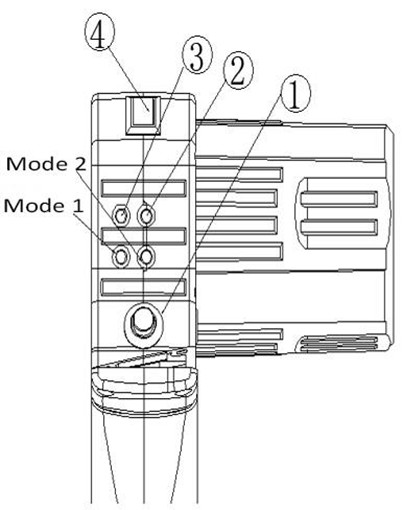

按鈕總覽
1. 煞車按鈕
2. 減速按鈕 "-"
3. 加速按鈕 "+"
4. 電源主開關
速度共有5個檔位，可根據實際操作與生產需求進行調整。
驅動部分
按下煞車按鈕即進行煞車，藍燈恆亮。若要取消煞車，輕觸煞車按鈕即可。
按下電源主開關，機器待機時綠燈亮起。
操作模式
模式一：雙擊開關按鈕開始運轉，放開後再按一下即停止運轉。
模式二：按一下開關按鈕開始運轉，放開即自動停止。

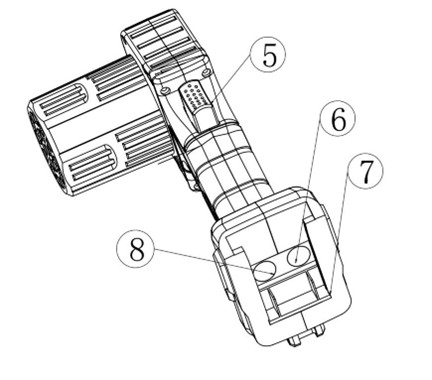

2. 控制面板詳細說明
5. 啟動/停止開關
6. 電源適配器插孔
7. 2000mAh 鋰電池接腳
8. 腳踏開關插孔
當機器處於待機狀態且綠燈恆亮時，雙擊啟動/停止按鈕即可開始運轉。再次按下按鈕時，飛輪緩衝一圈後停止運作，機器恢復待機狀態。
若需手動轉動飛輪，必須按下煞車按鈕，在藍燈與綠燈同時恆亮時方可轉動。
3. 傳動部分

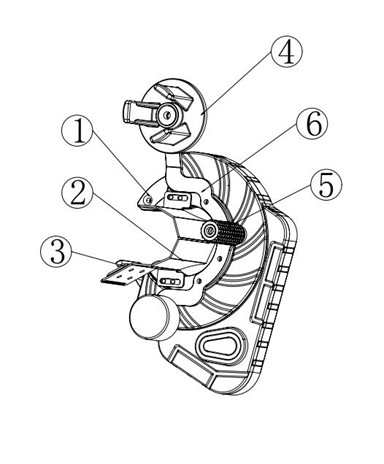

零件總覽
1. 飛輪
2. 刀座「C」型固定板
3. 刀座
4. 膠帶輪
5. 滾軸
6. 膠帶輪固定板
刀座「C」型固定板、刀座、膠帶輪、滾軸與膠帶輪固定板均固定於飛輪上。
馬達的旋轉運動透過傳動部分的齒輪形成，旋轉運動以飛輪中心為旋轉中心。
刀座安全說明
刀座內藏有隱藏式刀片，可有效防止操作員因誤觸而受傷。
安裝膠帶
膠帶輪用於安裝膠帶，將膠帶穿過滾軸，通過刀座固定板後放置於刀座上。
安全注意事項
工作時請勿觸碰膠帶輪。
始終與膠帶輪保持60公分以上的安全距離。

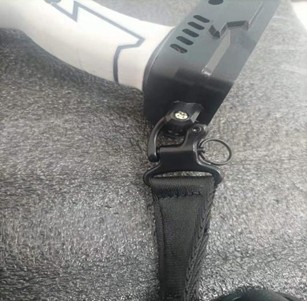

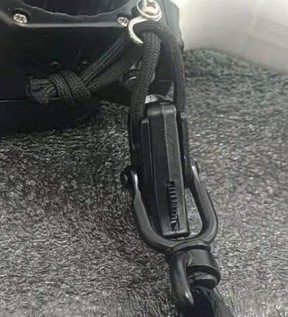

4. 肩帶安裝
向上滑動並鬆開鎖扣即可拆下腕帶。
向下滑動並鎖定即可安裝。
拉動腕帶進行安裝與拆卸。

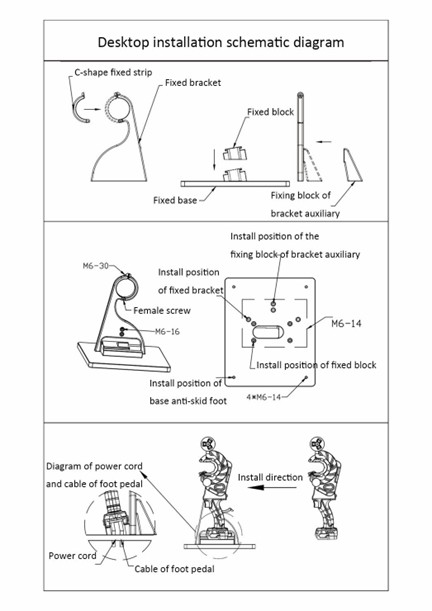

5. 整體示意圖
6. 注油保養
定期在注油口塗抹潤滑脂，以維持最佳性能。
注意：
• 注油時請關閉電源。
• 注油間隔：每月2毫升。
7. 技術參數
|
規格 |
詳細資訊 |
|
纏繞機尺寸（不含電池） |
110 mm x 160 mm x 360 mm |
|
纏繞機重量 |
約1公斤 |
|
底座尺寸（不含支架） |
250 mm x 300 mm x 280 mm |
|
底座重量 |
約5公斤 |
|
電池規格 |
4000mAh 鋰電池 |
|
電池電壓 |
10-21V - 4.0A |
|
電池放電時間 |
約5小時 |
|
電池重量 |
約0.6公斤 |
|
纏繞速度 - 檔位1 |
150 r/min |
|
纏繞速度 - 檔位2 |
200 r/min |
|
纏繞速度 - 檔位3 |
350 r/min |
|
纏繞速度 - 檔位4 |
500 r/min |
|
膠帶寬度 |
10-25 mm |
|
膠帶最大外徑 |
110 mm |
|
膠帶內徑 |
38 mm（其他尺寸可客製化） |
|
膠帶類型 |
PVC膠帶、法蘭絨膠帶、布膠帶等 |
|
適用纏繞範圍 |
5 mm - 30 mm（建議使用25 mm或以下） |
