5.08mm 4Pin喇叭端子連接器 壓接式 JW-TC02
5.08mm 4Pin喇叭端子連接器 壓接式 JW-TC02 Thumb

5.08mm 4Pin喇叭端子連接器 壓接式 JW-TC02

📅 2025-05-16 👁️ 952
  • 產品型號: JW-TC02

  • 規格參數

    材質: 黃銅、磷銅、鈹銅、不鏽鋼 SUS304/301
    表面處理: 鍍錫、鍍鎳、鍍銀、鍍金
    端子尺寸: 5.08mm 接線端子 4 針, 4.2mm 揚聲器端子
    最小起訂量: 1000pcs
    認證: UL、SGS、CE、ISO9001、ROHS、REACH
    生產設備: 臺灣日本進口高速精密連續沖床、高速電動注塑機
    檢測設備: 高精度投影儀、2.5次元測試儀、拉力測試儀、硬度計
  • 立即詢價

JW-TC02 為圓線線束用的 4-pin 壓接端子,針距 5.08 mm 或 4.2 mm,適用於需要插拔而非焊接的喇叭或電源連結。端子以黃銅、磷銅、鈹銅或不鏽鋼 SUS304/301 沖壓成形,可鍍錫、鎳、銀或金,最小訂購量 1,000 pcs。

焊接的喇叭導線在接點處會加工硬化,焊錫終止處的細線容易斷裂;只單側夾持的壓接端子則會在音盆振動下鬆動,接觸電阻隨之升高。JW-TC02 為閉口筒身圓針壓接端子,壓接時均勻壓縮線束,圓針以整圈圓周與對接端子座接觸。出貨前以鹽霧試驗確認抗氧化性,顏色可保留素材色,或鍍金、鍍銀作為產線辨識鍍層之用。

此系列依針距與殼體區分,而非依功能:JW-TC02 是 4-pin 5.08/4.2 mm 圓針端子,1,000 pcs 起訂;JW-TC01 為 2.54 mm 4 位端子座,15,000 pcs 起訂;JW-TC03 為 5.08 mm 免焊管狀插頭,8,000 pcs 起訂;JW-TC04 則是對應 Molex Mini-Fit Jr 的 4.2 mm 端子。對接件為 4 路喇叭排針時,JW-TC02 可直接對應;2.54 mm 規格適用於訊號排針,不宜用於喇叭電流。

核心特點

1. 4-pin 配置,針距 5.08 mm 或 4.2 mm,對應常用的兩種喇叭排針間距。

2. 圓針搭配壓接筒身,均勻壓縮線束包覆導體,而非只夾持單側。

3. 基材可選黃銅、磷銅、鈹銅或不鏽鋼 SUS304/301,需反覆插拔的接點建議選用鈹銅。

4. 鍍層可選錫、鎳、銀、金;顏色保留素材色,或以鍍金、鍍銀作為鍍層辨識。

5. 以鹽霧試驗作為成品端子的抗氧化檢驗。

6. 列出十二項認證 — UL、SGS、MSDS、CE、ISO9001、RoHS、REACH、CQC、TUV、PAHS、PFOS、PFOA,最小訂購量 1,000 pcs。

技術規格

參數規格
型號JW-TC02
針距5.08 mm / 4.2 mm
針數4 pin
材質黃銅、磷銅、鈹銅、不鏽鋼 SUS304/301
表面處理鍍錫、鍍鎳、鍍銀、鍍金
顏色素材原色、金色、銀色
氧化試驗鹽霧試驗
認證UL, SGS, MSDS, CE, ISO9001, RoHS, REACH, CQC, TUV, PAHS, PFOS, PFOA
最小訂購量1,000 pcs

應用領域

— 喇叭與音響設備:4-pin 端子壓接於單體導線後插上板端排針。

— 機上盒與小家電:5.08 mm 排針上的內部 4 路電源與訊號連結。

— 車用音響與配件線束:易受振動的喇叭線路,避免焊點疲勞。

— 燈具:驅動器輸出與 LED 模組之間的 4-pin 可插拔連接。

— 線束維修與重工:不重新焊接電路板即可更換既有圓線線束上的損壞插頭。

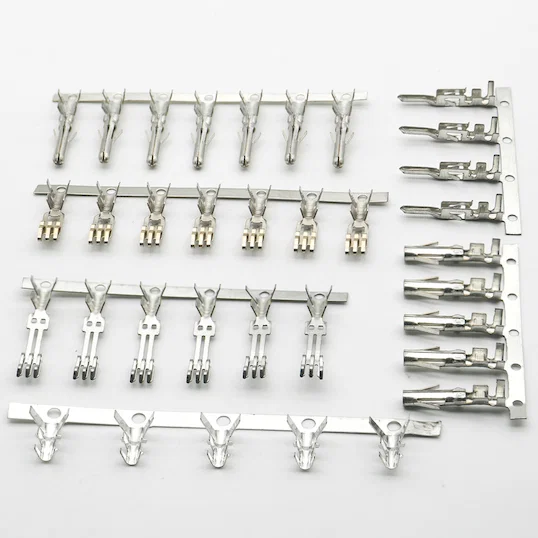

Rows of reeled terminal connectors beside OEM ODM service text bannerAssortment of stamped brass and tin-plated crimp terminals still on carrier stripsReeled female crimp terminals with magnified views of contact spring and crimp barrelPackaging display: 55 cm cardboard spool plus export cartons of finished connectorsJW-TC02 - detail image 5Collage of stamped contacts, housing connectors, wafer connectors, plastic parts and ATX wire harnessApplication collage: computer, smart home, machine, power supply, medical and car
