手動拉力測試儀 線束端子拉力檢測 0-490N WPM-490N
產品型號: WPM-490N
規格參數
測試範圍: 0-490N庫存類型: 5,10,20,30,50握把滑塊行程: 70mm夾緊鉗行程: 9mm卡盤調整: 10mm重量: 20kg尺寸: 600*185*190mm- 立即詢價

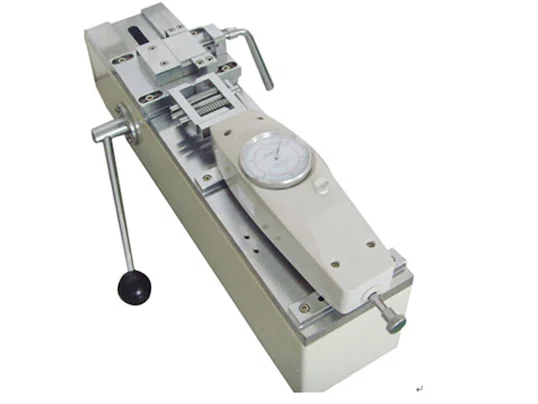

WPM-490N 是手動水平拉力測試機,用於線材、端子與連接器的拉脫力測試,以錶盤讀取 0 至 490 N。夾具行程 70 mm,夾爪行程 9 mm,夾頭調整量 10 mm。機台重 20 kg,尺寸 600 x 185 x 190 mm。
線束廠的拉脫測試常以彈簧秤進行,讀值取決於作業員拉伸的快慢。490N 將試樣夾持於夾塊與滑座上的線材夾具之間;床台側邊的搖柄帶動滑座沿導軌移動,錶盤保留峰值。夾爪以 9 mm 行程夾合端子筒身或絕緣層,夾頭可調整 10 mm 以適應不同端子寬度。
本機是同系列中的錶盤式機種。WPM-ADL-0.5KN 以數位錶提供 500 N、0.01 N 解析度與 ±0.5% 精度,而 490N 採機械錶盤讀值,無需電池或充電。現場快速確認用錶盤即可;若需記錄數值並管控公差,則應選數位機種。
1. 機械錶盤 0-490 N 量程,拉伸後讀取峰值,無需電池或電源。
2. 70 mm 夾具行程,滑座行程足以將壓著端子從絕緣層拉出。
3. 夾爪行程 9 mm,於夾塊處夾合端子筒身或線材。
4. 夾頭調整量 10 mm,無需第二組夾爪即可適應不同端子寬度。
5. 床台側邊搖柄與球頭把手驅動滑座,拉伸速率由作業員手部控制。
6. 20 kg,床台 600 x 185 x 190 mm,床台設有長槽可調整夾塊位置。
| 參數 | 規格 |
|---|---|
| 型號 | WPM-490N |
| 機型 | 手動水平拉力測試機 |
| 測試範圍 | 0-490 N |
| 庫存類型 | 5, 10, 20, 30, 50 |
| 夾具滑動行程 | 70 mm |
| 夾爪行程 | 9 mm |
| 夾頭調整量 | 10 mm |
| 尺寸 | 600 x 185 x 190 mm |
| 重量 | 20 kg |
— 壓著拉脫檢查:確認端子與線材的拉脫力達錶盤上的下限值。
— 線材抗張:配線與建築用線的導體斷裂力。
— 連接器保持力:小型連接器的外殼與線材保持力。
— 熔接拉脫:熔接接頭與超音波接點拉伸至破壞。
— 進料檢驗:對採購的壓著線材進行抽樣拉脫測試。
