6mm²護套線纜自動剝皮機 專業剝線設備 WPM-09HT

📅 2025-05-15 👁️ 463
  • 產品型號: WPM-09HT

  • 規格參數

    型號: WPM-09HT
    導線橫截面: 0.1-6.0 sq.mm
    導管直徑: 10mm
    剝皮長度(頭側): 0-50mm
    剝皮長度(尾側): 0-50mm
    切割長度: 1~60000mm
    尺寸: 39*35*25cm
  • 立即詢價

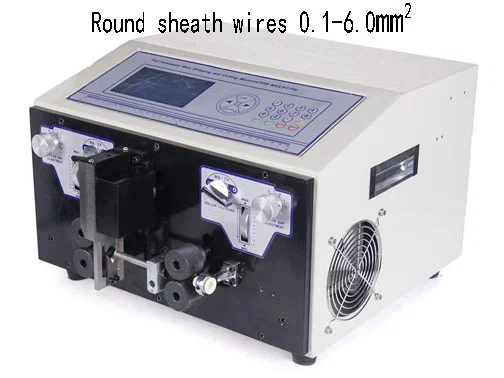

WPM-09HT 為適用 0.1 至 6.0 mm2 護套線的桌上型自動切斷剝皮機。線材通過 10 mm 導管,可切斷 1 mm 至 60,000 mm 任意長度,頭端與尾端各剝皮最大 50 mm。整機置於 39 x 35 x 25 cm 機架,與 09 系列共用同一機身。

6 mm2 以下的護套線,是人工剝皮最常出錯的地方:護套很薄,劃開護套的刀同時也會碰到裡面的銅絲,而一端要開長護套窗、另一端只剝一小段絕緣,兩邊深度本來就不一樣。09HT 把頭端剝皮與尾端剝皮設成兩組獨立數值,各自最大 50 mm,因此連接器端開 40 mm 護套窗、端子端剝 8 mm,可以在同一趟、同一個切斷長度下完成。由於切斷長度可達 60,000 mm,同一支程式也能處理 60 m 整捲作業與 150 mm 的短跳線,不必重新設定。

09HT 為護套線系列中最小機型:最大 6 mm2、每端剝皮 50 mm、切斷長度 60 m。WPM-09HT1 以 13 mm 導管將範圍提升至 10 mm2,頭端剝皮延長至 250 mm,切斷長度達 100 m。WPM-09HT2 進一步達 25 mm2(AWG 8-32),公差維持 0.002 x L,並增加 150 mm 尾端剝皮。需求在 6 mm2、60 m 以內者,無需為兩款較大機型的寬導管或長剝皮付費。

核心特點

1. 線徑範圍 0.1-6.0 mm2,通過 10 mm 導管,依小型護套線外徑設計,而非裸導體。

2. 頭端剝皮 0-50 mm、尾端剝皮 0-50 mm 以兩個獨立數值輸入,不對稱線材只需一支程式,而非兩次換模設定。

3. 切斷長度 1-60,000 mm,同一長度欄位可處理 60 m 整軸料與 150 mm 跳線。

4. 切斷、頭端剝皮與尾端剝皮於一次循環完成;成品線直接落料,無需二次搬運或卡尺複檢。

5. 39 x 35 x 25 cm 機架與 WPM-09BHT、WPM-09T、WPM-09HT1 共用,現有工作檯換機不改變佔地與進線高度。

6. 最大 50 mm 的護套窗以一次閉刀抽拉完成,無需先人工開口再將護套回頭套過芯線。

技術規格

參數規格
型號WPM-09HT
機型自動護套線切斷剝皮機
線材截面0.1-6.0 mm2
導管直徑10 mm
剝皮長度(頭端)0-50 mm
剝皮長度(尾端)0-50 mm
切斷長度1-60,000 mm
尺寸39 x 35 x 25 cm

應用領域

— 控制與訊號線束:0.5-2.5 mm2 護套多芯線切斷 300-1,500 mm,連接器端開 40 mm 護套窗、接線端剝 8 mm。

— 感測器與致動器線:0.2-1.0 mm2 護套線,50 mm 護套窗供包模插頭,板端短剝皮。

— 家電內部配線:0.75-1.5 mm2 護套線批量切斷 150-600 mm,兩端依端子深度剝皮。

— 照明與小型馬達線:1.0-6.0 mm2 護套線由 60 m 整軸取出,切成固定長度。

— 測試與儀器線:0.1-0.5 mm2 護套線,護套窗長於導體剝皮長度。

WPM-09HT jacket cable stripping machine with air filter regulator and grey wire samplesGrey sheathed cables with inner coloured cores exposed at both stripped ends
