手持式電動扭線機 便攜電線併線工具 WPM-NX3612AJ

📅 2025-05-15 👁️ 471
  • 產品型號: WPM-NX3612AJ

  • 規格參數

    工作電壓: 220V
    功率: 500W
    重量: 2.5kg
    適用線徑: 0.5-6mm
    轉速: 3000rpm
  • 立即詢價

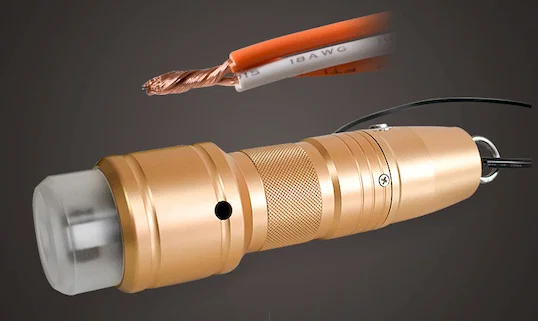

WPM-NX3612AJ 為手持絞線工具,用於線束作業中製作絞線引線。馬達內置於操作員單手握持的圓筒機身,絞線頭位於前端透明護罩後方。工作電壓由外接電源供應器提供,手柄僅承載低壓線。

以電鑽夾頭絞線會造成節距不均,且電鑽會脫離工作檯;手工絞線則每條引線節距不同,數百件後速度便下降。NX3612AJ 由前端機頭絞線,操作員送入兩條芯線再放開,節距由機頭運轉時間決定,而非手腕動作。圖示樣品為 18 AWG 雙芯線。

此系列桌上型剝線機(WPM-6P、WPM-02A、WPM-680B)為去除漆膜,並不絞線。WPM-5-40 壓接機於剝皮壓接循環中附帶絞線,但線材需送至機器工位。NX3612AJ 則是針對已切斷、不便送至工作檯的引線所設計的手持工具。

核心特點

1. 形態:單手圓筒機身,中段滾花握持,電源線自後蓋引出

2. 絞線頭:位於前端透明護罩後,絞合過程可見,操作員可在所需圈數時停止

3. 電源:工作電壓由外接電源供應器提供,手中不持市電線

4. 樣品能力:如圖所示 18 AWG 雙芯引線,為控制與感測線束分支常用尺寸

5. 前端:螺紋蓋固定絞線頭,可旋開更換機頭與清潔

6. 機身:陽極處理鋁筒,電線入口處無塑膠殼可裂

技術規格

參數規格
型號WPM-NX3612AJ
機台類型半自動手持絞線機
操作方式手動送線,馬達驅動絞線
工作電壓外接電源供應器
驅動手柄內建電動馬達
機身陽極處理鋁筒
握把中段滾花
樣品線材18 AWG 雙芯

機型範圍一覽

WPM-NX3612AJ 為半自動手持絞線機,適用多芯軟線,由 24 V DC 電源供應器驅動。可處理 10–20 mm 線芯,線材入口 8 mm 與 12 mm,支援手按或腳踏操作。

參數WPM-NX3612AJ
工作電壓DC 24 V
電源供應器輸入 AC 100–240 V 50/60 Hz,輸出 DC 24 V
尺寸(長×寬×高)長 248.0 mm,最大外徑 51.0 mm
重量535.0 g
線長1.2 m + 2.0 m(本線 + 延長線)
腳踏開關線長2.0 m
入線孔徑8 / 12 mm
絞線特性適用多芯軟線
線芯長度10–20 mm
最大截面積4.0 mm²
最小截面積0.3 mm²
操作模式手按 / 腳踏

應用領域

— 控制與感測線束:18 AWG 對線,於端子安裝前絞合

— 汽車與機車線束:主線束分出的短絞線分支

— 家電內部配線:連接器組裝前絞合馬達與感測引線

— 保全與警報線材組裝:短引線對絞

— LED 驅動電源輸出線:連接器灌膠前絞合供電對線

WPM-NX3612AJ handheld twisting tool in gold finish with clear lid and stripped wiresTwisting head close-up showing three-jaw clamp and 13 mm openingSix product features arranged around the vertical gold twisting toolRange: one to five strand copper wires twisted within 30 mmLabelled twister: hanging hook, manual switch, body, cable, transparent lid, twisting portSamples: green-yellow, black, red and orange wires twisted at the endsTwisting clamp, manual switch and hanging hook close-upsAdjustable voltage adapter, desktop bracket and removable transparent lidParts list: yellow case, power adapter, foot pedal, spring balancer, clamp and hook
