全自動美規歐規插頭電源線製造機 一體化生產 WPM-3600A

📅 2025-05-16 👁️ 497
  • 產品型號: WPM-3600A

  • 規格參數

    型號: WPM-3600A
    效率: 900-1500pcs/h
    功率: 6.5KW
    電壓: AC220V
    氣壓: 0.5-0.7Mpa
    機器尺寸: 約 2*0.9*1.8m
    適用插頭: 歐盟、英國、美國、法國、印度插頭等定製
    剝皮長度: 頭部 20-50mm,尾部 30-400mm
    標準切割長度: 600-1500mm,可定製
  • 立即詢價

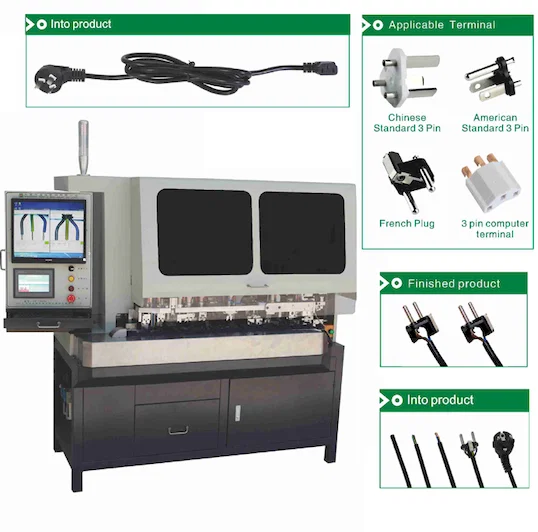

WPM-3600A 一次完成電源線的送線、切斷、剝皮、極性辨識、端子壓接與不良檢測,直接產出已裝好插頭內襯的成品電源線組。可接受歐規、英規、美規、法規與印度規插頭內襯,其他形式可依訂單開模,產能 900-1500 條/小時。標準切斷長度 600-1500 mm,可於程式調整。

電源線產線上損失最大的不良是極性接反,因為它在最終電氣測試前完全看不出來,而當時插頭已封合。本機在壓接工位之前先讀取極性,活線與中性線接反的線材會被剔除而非進入組裝,後段再由不良檢測工位檢查壓接成品。兩端剝皮長度可分別設定:頭端 20-50 mm 供插頭內襯,尾端 30-400 mm,足以露出外被供應力消除,或預備第二處接續。

線上束系列中,這是插頭端專用機。405 與 406 型在半自動治具上焊接 USB 連接器,421 型以 1200-1500 pcs/h 焊接 USB 線端;3600A 則以壓接方式製作市電插頭,涵蓋從線捲到成品引線的整條電源線組,而非單一連接器。

核心特點

1. 六道工序一次完成,無須中途暫存:送線、切斷、剝皮、極性辨識、端子壓接與不良檢測。

2. AC 220 V、6.5 kW 機台,產能 900-1500 pcs/h,壓接與夾持工位使用 0.5-0.7 MPa 氣壓。

3. 提供歐規、英規、美規、法規與印度規插頭內襯,特殊內襯可依訂單開模,一條產線即可涵蓋多個外銷市場。

4. 兩端剝皮可獨立設定:頭端 20-50 mm 供插頭使用,尾端 30-400 mm 用於外被開窗或第二處接續。

5. 標準切斷長度 600-1500 mm,可往上調整以配合客製線長,無須更換送線機構。

6. 三個模組(送線機、插頭端子送料機與主機)配置於約 2 x 0.9 x 1.8 m 的機架上,各工位位於防護窗後,並有獨立操作 HMI 供設定與讀取故障。

技術規格

參數規格
型號WPM-3600A
機型全自動電源線切斷、剝皮、壓接與插頭組裝機
效率900-1500 pcs/h
功率6.5 kW
電壓AC 220 V
氣壓0.5-0.7 MPa
機器尺寸約 2 x 0.9 x 1.8 m
配置送線機、插頭端子送料機、主機
插頭類型歐規、英規、美規、法規、印度規及客製
剝皮長度頭端 20-50 mm,尾端 30-400 mm
切斷長度標準 600-1500 mm,可客製
製程順序送線、切斷、剝皮、極性辨識、端子壓接、不良檢測

應用領域

— 家電電源線組:二芯與三芯 PVC 線切至 600-1500 mm,一端裝配歐規或英規插頭內襯。

— IT 與辦公設備電源線:三芯線裝配美規與法規內襯,尾端剝皮 30-400 mm 供連接器或套管使用。

— 燈具與延長線組裝:一端印度規插頭內襯、尾端剝皮供插座端使用,兩端設定於同一程式。

— 同一廠區生產多種插頭標準的外銷線束廠:換插頭內襯模具即可涵蓋各種形式,無須增設第二條產線。

— 白色家電的代工線材組裝:每條線記錄極性辨識與不良檢測結果,作為安全關鍵電源線組的放行依據。
