桌上型自動鎖螺絲機 小型產品組裝 緊湊可靠 WPM-SL5331

📅 2025-05-16 👁️ 983
  • 產品型號: WPM-SL5331

  • 規格參數

    型號: WPM-SL5331
    類型: 桌上型自動鎖螺絲機
    應用: 小型產品組裝
    功能: 鎖定功能,自動螺絲緊固
    特點: 緊湊可靠,提升效率,降低成本
  • 立即詢價

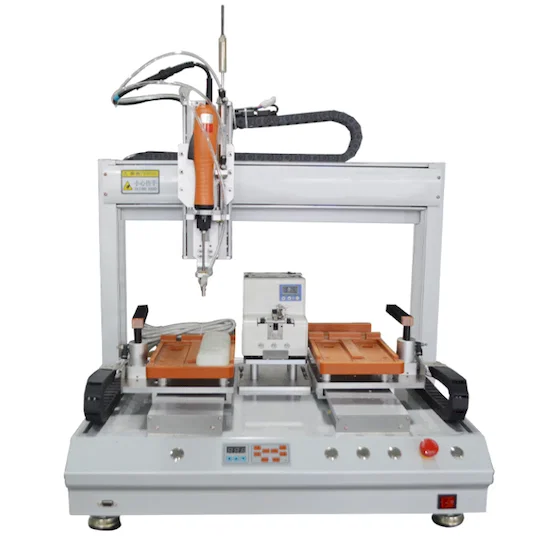

WPM-SL5331 為桌上型鎖螺絲機,X-Y-Z 龍門搭載單一自動起子頭,於兩組工作治具上方移動。螺絲散裝倒入底座中央的料斗,逐顆送到起子頭下方,機頭依程式位置鎖附,不需作業員逐顆對位。

在線束板上手動鎖螺絲,一手拿螺絲、一手拿起子,鎖入深度全憑手腕,難以一致。WPM-SL5331 的機頭由皮帶驅動龍門帶動,拖鏈將起子電纜與氣管收在工作區外;兩組治具板可一邊卸料、一邊加工。取螺絲與鎖附在同一循環完成,因此每片板的鎖入深度與位置都能重複。

WPM-4220-2Z 是同系列較小的單工位機種,行程範圍 200 x 420 x 135 mm,真空取料,重複精度 +/-0.03 mm;JW-FD02 則以氣吹送螺絲到手持起子,適用無法夾持的工件。WPM-SL5331 為龍門型式:開放式機架、兩組治具、中央料斗,適合批次電路板與線束板連續上下料。

核心特點

1. 三軸龍門(X、Y、Z)搭載 1 組起子頭於治具區移動,皮帶傳動,並以拖鏈收納起子電纜與氣管。

2. 底座 2 組治具板,機頭加工一片時可同時上下另一片,循環不必為卸料中斷。

3. 中央送螺絲機構自料斗取螺絲,逐顆送到起子頭下方的取料點,免除人工放置。

4. 單主軸搭配彈簧起子頭下降到程式設定的 Z 位置,鎖入深度由程式決定,不靠手壓。

5. 前方面板配置循環按鍵、鑰匙開關與紅色緊急停止鈕,位於作業側,作業台不橫越教導器電纜。

6. 開放式龍門機架在上方與三側淨空治具區,超出治具的電路板與線束板可懸出底座。

技術規格

參數規格
型號WPM-SL5331
機型桌上型鎖附、自動鎖螺絲機
工作軸數3 (X, Y, Z)
主軸數1 組起子頭
治具工位2
送螺絲方式料斗附自動送料機構,單顆供料
控制前方面板附循環按鍵、鑰匙開關與緊急停止
應用工業線束製造、組裝線自動化
別稱自動鎖螺絲機器人、鎖螺絲機、起子機器人、鎖附組裝機器人

應用領域

— 線束組裝:於線束板的固定位置鎖附端子台、夾具與支架。

— 控制箱製作:批次配電盤上鎖附 DIN 軌、端子與接地螺栓。

— 小家電組裝:於雙治具台固定機殼、上蓋與電路板支撐柱。

— 車用零件組裝:批量生產時於支架與接頭殼體重複鎖附。

— 電子機殼:組裝鈑金上蓋與散熱片,鎖入深度一致。
