客製化端子壓接刀片與刀具 高速鋼 JW-BL19

📅 2025-05-16 👁️ 1,292

JW-BL19 為高速鋼客製端子壓接刀與切刀,用於線束製造的電動端子壓接。屬依端子訂製的零件:壓接模穴依實際使用的端子切削,而非從現貨尺寸表挑選,刀片則供給對應的壓接機或壓接頭使用。

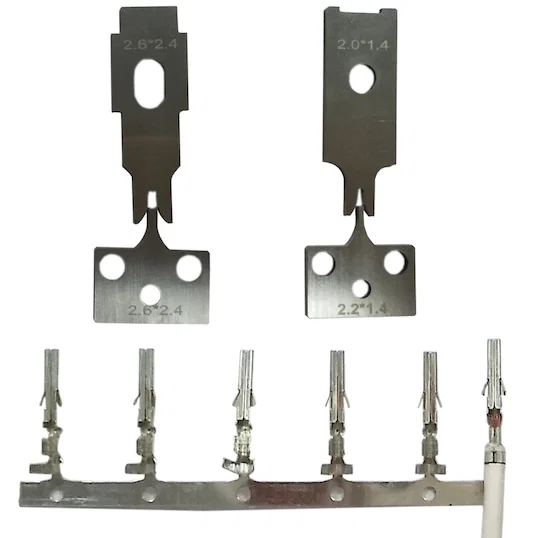

本體沿用壓接機刀片的結構:平板刀柄頂端有一個圓形安裝孔,中段收腰後再展開為帶兩個貫穿孔的刀腳,壓接模穴位於刀腳下緣、兩孔之間。材質指定為高速鋼,此鋼種可在整批生產中維持模穴邊緣的銳利轉角,且刀角不易崩裂。照片中每片刀片皆標示兩次尺寸,一次在刀柄、一次在刀腳,其中一片為 2.6 x 2.4,另一片為 2.0 x 1.4 與 2.2 x 1.4。刀片下方為其對應的開筒式端子料帶,以及作為壓接參考的已完成導線。

由於刀片依端子切削,訂購時需提供端子圖面或樣品,而非料號,壓接模穴則是必須報價的特徵。更換時機依模穴判斷:邊緣一旦磨圓,端子筒翼便無法對稱折合,壓接拉脫測試開始離散。雙孔刀腳可固定刀片位置,更換刀片時不需重新設定壓接機高度。

核心特點

1. 依端子訂製:壓接模穴依實際使用的端子加工,而非從現貨尺寸表選用。

2. 高速鋼本體:整批生產中維持模穴邊緣銳利,刀角不易崩裂。

3. 尺寸標示兩處:刀柄與刀腳各標一次,可與對應端子核對。

4. 雙孔刀腳:以兩支螺絲固定,決定壓接位置,換刀後可重現。

5. 一體式本體:刀柄、腰身與刀腳由同一塊鋼板研磨,模穴後方無入塊或接合面。

6. 刀片與切刀同一品項:同一張訂單即涵蓋壓接刀與與其搭配的切刀。

技術規格

參數規格
型號JW-BL19
品項客製端子壓接刀與切刀
材質高速鋼
標示尺寸2.6 x 2.4 與 2.0 x 1.4/2.2 x 1.4(照片)
端子型式開筒式料帶端子(照片)
刀片型式平板刀柄、圓形安裝孔、收腰頸部、雙孔刀腳(照片)
類型依端子客製
應用電動端子壓接、線束製造

應用領域

— 使用開筒式料帶端子的壓接頭,模穴依料捲上的端子切削。

— 導入新端子的線束廠,依端子圖面或樣品製作刀片。

— 需壓接多種端子尺寸的機器,每片刀片以模穴標示辨識。

— 模穴磨圓、整批壓接高度離散時的更換件。

— 壓接與切斷複合工位,刀片與切刀為同一壓接頭一起訂購。

Crimping blade pair marked 3.6*4.0 and 2.8*2.0 with matching crimped pin terminalsBlades marked 2.6*2.4 and 2.0*1.4 above a strip of reeled female crimp terminalsBlades marked 2.4*1.8 and 3.2*1.4 beside gold plated terminal stripBlades 2.4*2.6, 2.1*1.8, 2.4*1.8 and 2.2X2.6 above crimped blue insulated wiresTwo crimping blades marked 2.4*1.8 and 3.2*1.4 on white backgroundBlade mounted in applicator with terminal strip feeding through and adjustment knob
