藍色尼龍PVC絕緣環形端子 2000pcs/卷 JW-TM01
藍色尼龍PVC絕緣環形端子 2000pcs/卷 JW-TM01 Thumb

藍色尼龍PVC絕緣環形端子 2000pcs/卷 JW-TM01

📅 2025-05-16 👁️ 1,042
  • 產品型號: JW-TM01

  • 規格參數

    材質: 銅
    溫度: 75/105度
    護套: 尼龍 PVC
    表面處理: 鍍錫
    數量: 2000PCS/卷
  • 立即詢價

JW-TM01 為絕緣環形端子:銅質本體、鍍錫,尼龍/PVC 套管耐溫 75/105°C,以連續料帶形式每捲 2,000 顆供應。封閉式環孔可套入螺栓或螺絲,即使螺絲鬆退仍能固定導體。

散裝端子在壓著機上送料不順,容易在軌道中卡橋,使壓著機在批次中途停機。TM01 以固定間距冷壓成型於連續料帶,壓著機每次行程送進一顆,壓接後再切斷料帶。銅上鍍錫可避免料筒在存放期間氧化,套管延伸超過料筒至絕緣層,使彎曲負載由套管承擔,而非由絞線束承擔。

在 JW-TM 系列中,TM01 是唯一的封閉環孔型式。JW-TM02 為用於相同螺絲端子的非絕緣開口叉型,JW-TM05 則為涵蓋 3.2 至 10.5 mm 螺栓範圍的絕緣鏟型。若振動或螺絲鬆動可能使叉型脫落,應選用 TM01 的環型。

核心特點

1. 每捲 2,000 顆,採連續料帶,間距針對自動壓著機設計,而非散裝手工具。

2. 銅質本體,料筒與環孔皆鍍錫,減少鍍層與壓接處的氧化堆積,維持接觸電阻穩定。

3. 尼龍/PVC 套管耐溫 75/105°C,包覆料筒及壓接出口處的第一段絕緣層。

4. 封閉環孔將夾持力分散至整個螺栓周圍,保養時鬆開螺絲,端子仍留在螺絲上。

5. 冷壓成型結構:料筒由料帶成形,料帶預切缺口,壓接閉合後可乾淨切斷。

6. 全系列採顏色識別套管,作業員在現場不必量測料筒即可辨識線徑。

技術規格

參數規格
型號JW-TM01
產品類型絕緣環形端子,連續料帶
材質銅
套管尼龍/PVC
表面處理鍍錫
耐溫75/105°C
數量2,000 顆/捲
套管顏色紅、藍、黃、黑(依供貨狀態)
供貨形式壓著機送料用連續料帶

應用領域

— 控制盤配線:絞線銅控制線,於螺栓型端子台與接地銅排使用環形端子。

— 工具機電控箱:電源饋線於螺紋螺栓上壓接,保養時可鬆開螺絲。

— 家電與空調組件:壓縮機及風扇馬達螺栓上的內部配線,耐溫 75/105°C。

— 車用與工程車線束:接地線與電瓶周邊迴路,振動環境不適用開口叉型。

— 配電盤:匯流排螺栓上的中性線與接地連接,以自動壓著機從料帶壓接。

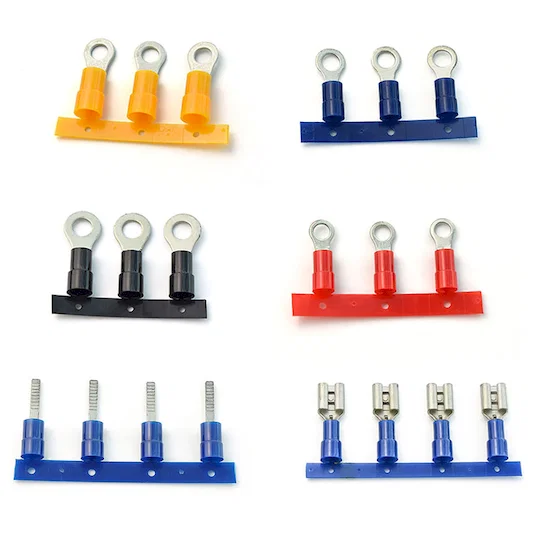

Red and black ring terminals on strips above insulated blade and spring terminal rowsYellow insulated ring terminal close-up with copper tin plated barrel and sleeve calloutsRound insulated terminals in red, yellow, blue and black on carrier stripsBlue insulated ring terminals crimped on yellow-green earth wiresRed RVN1.25 ring terminal dimension drawing with size tableBlue and black ring terminal specification tables with RVN2 and RVN3 sizesYellow RVN5.5 ring terminal size table with colour coded feature icons
