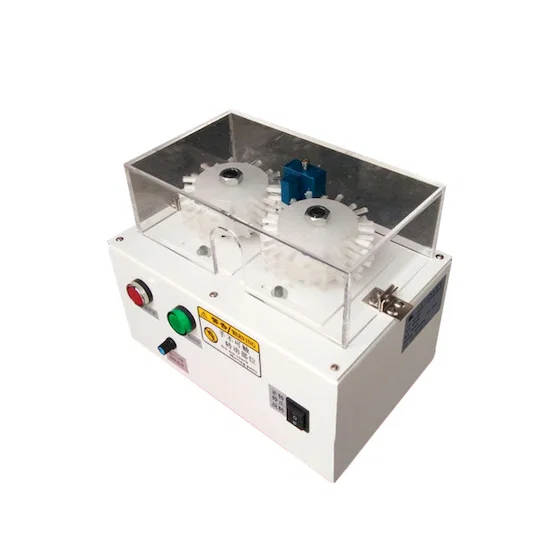

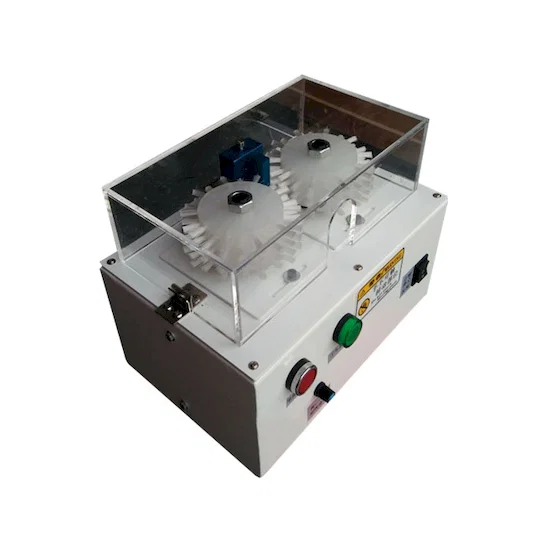

BB-1525 對外徑 25 mm 以下遮蔽線的編織遮蔽層進行刷除與分開。機頭內有兩個尼龍刷輪,各由 50 W 馬達驅動,主軸轉速 0 至 6000 rpm 無段可調,並可選擇正轉與反轉。有效刷除長度 5-60 mm,輪間距可調。機身 320 x 220 x 260 mm,淨重 10 kg,電源 220V、50/60HZ;110V 版本可依需求提供。
短距離刷除才是難處:在 6 mm 線材上編織層必須翻開 5-60 mm,轉速太慢會扯斷網層,太快則把單股甩開而非平貼。6000 rpm 主軸搭配尼龍刷毛不需刃口即可梳開,正反轉開關讓作業員在編織層開始在外被邊緣堆積時反向,輪間距可調則讓間隙配合線徑,使刷毛接觸到編織層而非導體。刷除區上方設透明壓克力護罩,因為刷輪就在手部高度運轉。

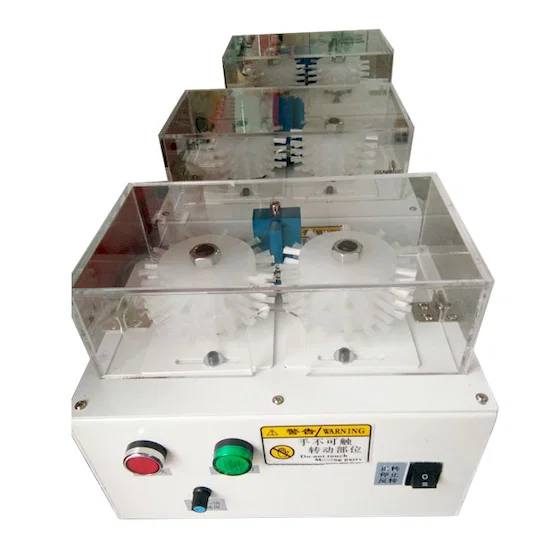

它是三款刷除機中最小者:10 kg、0-6000 rpm,對比 WPM-1020 的 46 kg、0-1800,以及 BB-7025 的 48 kg、0-1800。代價是刷除長度與線徑——5-60 mm、25 mm 對比 5-200 mm、30 mm,以及 10-200 mm、100 sq mm——因此 BB-1525 用於刷除長度短、線材細的場合,典型是同軸線、感測器線與數據線。
核心特點
1. 線材外徑可達 25 mm,刷除長度可調 5 至 60 mm。
2. 主軸轉速 0-6000 rpm,由前方面板旋鈕無段調整。
3. 正轉與反轉可由開關選擇,編織層在外被處堆積時可反向梳理。

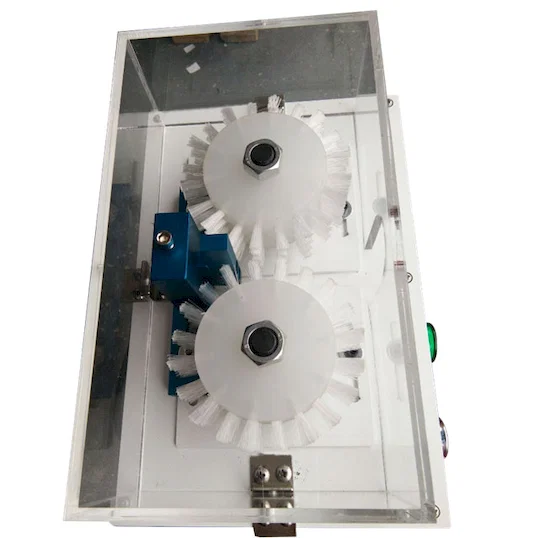

4. 兩個尼龍刷輪,間距可調,依線徑設定。
5. 雙 50 W 馬達,每輪一顆,各自獨立驅動。
6. 機殼 320 x 220 x 260 mm、淨重 10 kg,刷除區設透明壓克力護罩,電源 220V、50/60HZ。
技術規格
| 參數 | 規格 |
|---|
| 型號 | BB-1525 |
|---|
| 機型 | 半自動遮蔽線刷除與散開機 |
|---|
| 功能 | 遮蔽線遮蔽層刷除與分開 |
|---|
| 最大線材外徑 | 25 mm |
|---|
| 有效刷除長度 | 5 - 60 mm(可調) |
|---|
| 刷輪 | 2 x 尼龍刷輪,間距可調 |
|---|
| 主軸轉速 | 0 - 6,000 rpm,無段可調 |
|---|
| 旋轉 | 正轉與反轉可選 |
|---|
| 馬達功率 | 50 W x 2(雙馬達,每刷輪一顆) |
|---|
| 電源 | 220 V, 50/60 Hz(110 V 版本可依需求提供) |
|---|
| 控制 | 啟動按鈕、轉速旋鈕、正反轉開關 |
|---|
| 安全護罩 | 刷除區透明壓克力護罩 |
|---|
| 機身尺寸 | 320 x 220 x 260 mm(長 x 寬 x 高) |
|---|
| 淨重 | 10 kg |
|---|
| 包裝尺寸 | 370 x 270 x 310 mm |
|---|
| 毛重 | 20 kg |
|---|
應用領域
— 同軸線:3-8 mm 同軸線在壓接連接器前將編織層梳回。
— 感測器與傳感器線:小型遮蔽線 5-20 mm 的短距離刷除,兩端皆處理。
— USB 與數據線:包覆成型前將編織層翻開至鋁箔之上。
— 音訊與儀表線:25 mm 以下線材在連接器殼內整理遮蔽層。
— 測試線與醫療線:細編織層刷除而不斷股,因為一根鬆股就會使耐壓測試不合格。
