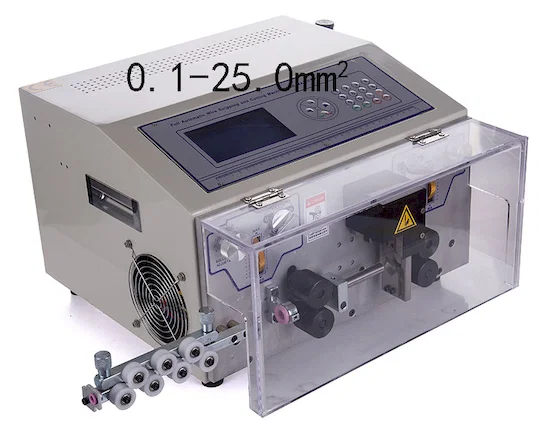

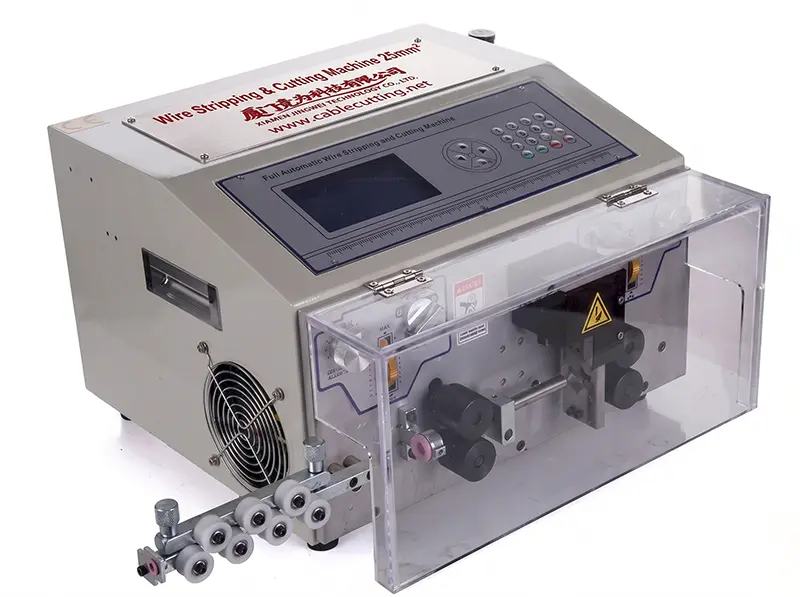

25mm²全自動重型電線剝皮切斷機 WPM-MAX2-25
產品型號: WPM-MAX2-25
規格參數
導線橫截面: 0.1-25.0 sq.mm導管直徑: 13mm剝皮長度(頭部側): 0-100mm剝皮長度(尾側): 0-100mm切割長度: 1-100000mm尺寸: 39*35*25cm- 立即詢價

WPM-MAX2-25 為額定 0.1-25.0 mm2 線材的重型自動切斷剝皮機。13 mm 導管將線材送入驅動輪,切斷長度可設定 1 至 100,000 mm,頭端與尾端剝皮行程各 0-100 mm。
25 mm2 時決定循環時間的是剝皮行程而非切斷。線材進入端子筒或匯流排夾時常需 100 mm 尾端剝皮,行程僅 50 mm 的機台只能把該端留給人工處理。MAX2-25 兩端各可獨立設定 0-100 mm,端子端剝 90 mm、盤端剝 20 mm 的 25 mm2 線材,在 100 m 以內任意切斷長度都能一次完成。
MAX2-25 為 MAX2 系列的中階機型,也是仍能容納於 39 x 35 x 25 cm 機身的最大截面。剝皮行程為 16 mm2 的 MAX 兩倍(0-100 mm 對 0-50 mm),並在相同 13 mm 導管下增加 40 m 切斷長度(100,000 對 60,000 mm)。其上的 MAX2-35 改用 40 x 52 x 35 cm 機架與 15 mm 導管,以達到 35 mm2。
1. 0.1-25.0 mm2 範圍搭配 13 mm 導管,機身與 16 mm2 的 MAX 同為 39 x 35 x 25 cm。
2. 頭端與尾端剝皮行程 0-100 mm,為 MAX 之 50 mm 行程的兩倍。
3. 切斷長度 1-100,000 mm,100 m 可一次量測切斷,無需重新設定長度。
4. 線材出機前即以單一行程完成切斷與兩端剝皮。
5. 25 mm2 下 100 mm 的剝皮行程,可觸及 50 mm 行程無法處理的端子筒與匯流排夾。
6. 與 16 mm2 的 MAX 共用機身與 13 mm 導管,升級至 25 mm2 不需改變工作檯佔地或線軸高度。
| 參數 | 規格 |
|---|---|
| 型號 | WPM-MAX2-25 |
| 機型 | 重型自動切斷剝皮機 |
| 線材截面 | 0.1-25.0 mm2 |
| 導管直徑 | 13 mm |
| 剝皮長度(頭端) | 0-100 mm |
| 剝皮長度(尾端) | 0-100 mm |
| 切斷長度 | 1-100,000 mm |
| 量測 | 39 x 35 x 25 cm |
— 開關櫃與匯流排連接:25 mm2 線材剝皮 80-100 mm 以填滿端子筒。
— 充電樁與直流配電:16-25 mm2 線材切斷至 500-2,000 mm,端子端長剝皮。
— 馬達與驅動器配線:25 mm2 線材依長切斷,馬達接線盒端剝 100 mm。
— 接地跨接:25 mm2 導線切斷至 1-3 m,兩端夾具處各剝 60 mm。
— 主斷路器與分電盤間之盤內饋線,指定截面為 25 mm2。
