全自動波紋管切割機 4-25mm WPM-245

📅 2025-05-16 👁️ 2,051
  • 產品型號: WPM-245

  • 規格參數

    型號: WPM-245
    控制面板: 7英寸真彩觸摸屏
    電源: 220V 50/60HZ
    控制系統: PLC
    切割直徑: 4-25mm
    切割速度: 0.6-0.8Mpa
    安裝精度: 200mm L 50 巴/分鐘
    尺寸: 1770*660*1550mm
    重量: 270kg
  • 立即詢價

WPM-245 可將外徑 4-25 mm 的波紋塑膠管依設定長度自動切斷,直接由整卷料作業。長度與批量在 PLC 控制下的 7 吋全彩觸控螢幕輸入,切 200 mm 長時每分鐘 50 支。機台 1770 x 660 x 1550 mm、270 kg,捲料架內建於切刀頭下方的機架。

波紋管對剪切而言是難處理的對象,因為壁薄且斷面非正圓:刀片閉合太快會壓垮波峰,太慢則撕裂切口。管材由皮帶帶動通過刀頭,節距以正推進方式前送,而非被刀片拉扯,切刀頭封閉於防護罩內。出料端另設高度可調導料架,將切斷件托住送出,而非直接落至堆疊。

本機僅負責切斷。WPM-100 為通用裁切機,可將套管、管材與皮帶裁至定長;WPM-1-6 與 WPM-0.5-10MM2 為剝皮機,用於去除絕緣或漆膜,而非切斷管材。245 則專為成卷導管設計,放卷架位於工作檯下方,送料順著波紋而非與之抗衡。

核心特點

1. 切斷範圍外徑 4-25 mm,單一刀具即可對應線束與配電盤常用的導管尺寸。

2. 切 200 mm 時每分鐘 50 支,PLC 驅動,數量與長度於面板設定。

3. 7 吋全彩觸控螢幕可設定長度、數量與速度,換線只需修改程式,無須機械調整。

4. 管材由皮帶推進通過刀頭,節距固定對抗刀片,不讓刀片拉扯整卷料。

5. 切刀頭於防護罩內運作,每分鐘 50 次的切斷循環中雙手不會接觸刀片。

6. 整卷料置於工作檯下方機架內建的放卷架,出料導板高度可調,可對應容器高度,長料離開刀頭時不致彎折。

技術規格

參數規格
型號WPM-245
機型內建放卷架的自動波紋管切斷機
控制面板7 吋全彩觸控螢幕
控制系統PLC
功率220 V 50/60 Hz
切斷直徑4-25 mm
產出切斷長度 200 mm 時每分鐘 50 支
氣壓0.6-0.8 MPa
尺寸1770 x 660 x 1550 mm
重量270 kg
出料導板高度可調支架
切刀頭防護罩內封閉

應用領域

— 汽車線束:波紋套管切至 200 mm 以上分支長度,於包膠帶前包覆線束。

— 控制盤與開關櫃製作:剖開導管切至定長,供盤內配線於線槽與門板間走線。

— 家電與空調組裝:波紋管裁切定長,保護冷媒感測器與風扇引線。

— 工具機線纜保護:導管批次裁切,包覆電箱與移動軸之間的裸露線路。

— 代工裁切服務:成卷導管轉為定長料件,200 mm 時每分鐘 50 支的速率決定批次成本。

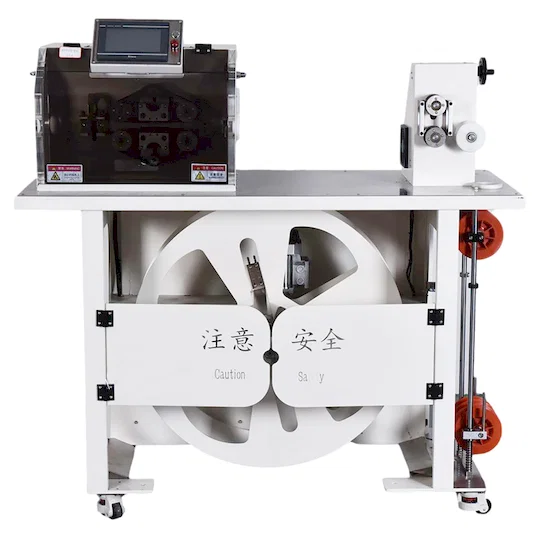

WPM-245 corrugated pipe cutting machine with labelled parts and cut flexible pipesFront view of automatic corrugated pipe cutting machine with reel and safety doorsAngled view of pipe cutting machine on stand with pay-off reel and straightenerAutomatic pipe cutting machine with touch screen, belt feeder and guiding unitTop view of cutting unit with Kinca touch screen and orange belt drivesClose-up of twin timing belts and orange pipe clamps inside cutting headPay-off reel behind safety doors with orange straightening rollers on frameCut corrugated pipes in black, yellow, green, blue and clear coilsAccessory kit: guide tubes, Allen key, triangle key, power cable and counterweight
