50噸液壓端子壓接機 重型電纜頭鉚接 半自動 WPM-50T

📅 2025-05-15 👁️ 450
  • 產品型號: WPM-50T

  • 規格參數

    型號: WPM-50T
    適用電線: 10-120mm²
    電源: AC 220V
    壓接力: 20T
    氣源: 0.5-0.8MPa
    端子形狀: 六角形、B形、方形
    行程: 40mm
    尺寸: 450*450*1200mm
    重量: 200kg
    適用模具: 六角模/方模/B型模
  • 立即詢價

WPM-50T 為適用 10-120 mm2 線材的電纜端子液壓壓接機。規格表標示壓接壓力 20 T、行程 40 mm;50T 為沿用至型號的系列代號。機台 450 x 450 x 1200 mm、重 200 kg,使用 AC 220 V 電源與 0.5-0.8 MPa 廠內氣壓。

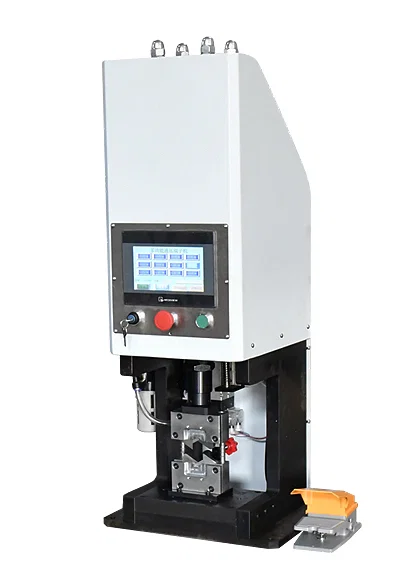

肘節式與凸輪式壓機在行程底端會損失壓力,端子一大,機架變形立刻顯現。液壓缸在整個 40 mm 行程都能維持額定壓力,這正是 120 mm2 端子要完成六角閉合壓接所需。模具座為對開式,可裝六角、方形與 B 形模穴,循環由橘色腳踏板啟動,雙手可持續扶住端子。

本機是本系列中唯一的液壓機型。EM-6B1 與 EM-6B2 為電動式,僅適用到 10 mm2 的絕緣端子;WPM-160 與 JW-CM10 為小型端子用的機械壓機。約 10 mm2 以上,或任何需壓成完整六角的端子,都由本機對應。

核心特點

1. 20 T 壓接壓力於 40 mm 行程全程維持,適用 10-120 mm2 電纜端子。

2. 對開式模具座可裝六角、方形與 B 形模穴,整對更換,無須拆卸壓桿。

3. 液壓迴路以 0.5-0.8 MPa 廠內氣壓驅動,其他僅需 AC 220 V 電源。

4. 機殼上的觸控面板儲存壓接參數,旁邊配置鑰匙開關與啟停鈕。

5. 液壓逐步閉合模具,無機械壓機的飛輪衝擊,壓接處不會額外產生撞擊噪音。

6. 腳踏板附防護框,雙手可扶住端子;緊急停止搭配鑰匙開關可隔離循環;模具座位於液壓缸下方的 C 型機架內。

技術規格

參數規格
型號WPM-50T
機型電纜端子液壓壓接機
壓接壓力20 T
行程40 mm
適用線材10 - 120 mm2
端子形狀六角形、B 形、方形
適用模具六角形、方形、B 形
氣源0.5 - 0.8 MPa
電源AC 220 V
尺寸450 x 450 x 1200 mm
重量200 kg

應用領域

— 開關櫃與匯流排作業:配電盤饋線上的 10-120 mm2 端子壓成六角形。

— 電池與焊接電纜:細絞線用重型端子,機械壓機力量不足之處。

— 變壓器與馬達引線:拉線前於現場完成端子壓接。

— 接地與等位導體:保護導體採 B 形與方形壓接。

— 重型設備與船舶線束:大型端子於一次受控行程壓至固定高度。

Touch screen of air-hydraulic crimping machine and crimped orange cable lugsHexagon and square crimping molds with matching terminal samples
