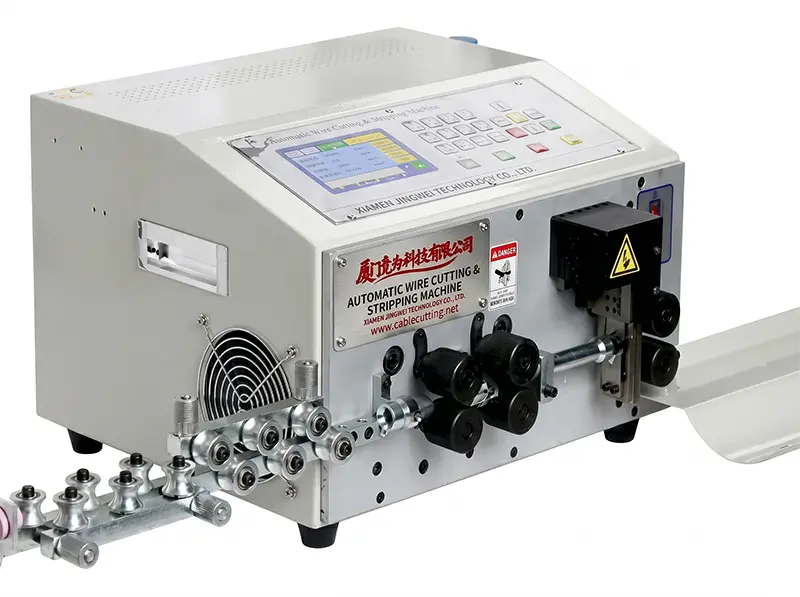

WPM-MAX1-6 是針對 0.1-25 mm² 線材的自動切線剝皮機,長度 1 至 9999 mm,前端剝皮 50 mm、後端 50 mm。刀片採硬質鎢鋼,功率 400 W,電源 220 V 或 110 V,產能標示為 L = 100 mm 時 3000-8000 pcs/h,機台重 35 kg,底座尺寸 420 x 390 x 280 mm。
線徑到 25 mm² 時,限制在刀片力量而非送料速度。導體是超過 5 mm 的絞合束,絕緣層厚,在 6 mm² 足夠的刀片到了 25 mm² 只會變形而無法剪切,結果是外被撕裂、端面帶毛邊,插不進端子。MAX1-6 採硬質鎢鋼刀片、400 W 驅動與 35 kg 機架來承受反作用力,可在 100 mm 線材上以 3000-8000 pcs/h 剝除 PVC、矽膠與玻璃纖維線材。切斷公差標示為 (0.2 ± 0.002 × L) mm,1000 mm 線材上為 2.2 mm。
MAX1-6 與 WPM-MAX1-8(472)是本系列兩款 25 mm² 機型,差異在剝皮深度、功率與重量,而非加工範圍。兩者皆切 1-9999 mm、維持相同公差、採硬質鎢鋼刀片,且皆標示 L = 100 mm 時 3000-8000 pcs/h。MAX1-6 以 400 W 在 35 kg、420 x 390 x 280 mm 機身上兩端各剝 50 mm;MAX1-8 以 800 W 在 50 kg、400 x 515 x 345 mm 機身上兩端各剝 100 mm。其下則由 10 mm² 的 WPM-JE2S(470)與 WPM-HT2S(468)以更精細的剝皮控制涵蓋較小線徑。
核心特點
1. 線徑範圍 0.1-25 mm²,25 mm² 電池線或接地線與 0.1 mm² 控制線可共用一台機器,無須換刀。
2. 硬質鎢鋼刀片,專為 25 mm² 銅線設計,一般鋼刀刃在此只會變形而無法剪切外被。
3. 400 W 驅動下前端剝皮 50 mm、後端 50 mm,適合大線徑的端子與接頭尾端。
4. L = 100 mm 時產能 3000-8000 pcs/h,切斷長度 1-9999 mm,短跳線與 9 m 長線同一程式搞定。
5. 切斷公差 (0.2 ± 0.002 × L) mm,1000 mm 線材上為 2.2 mm,於 0.1-25 mm² 全範圍維持。
6. 35 kg 機身、420 x 390 x 280 mm 底座,可吸收 25 mm² 的刀片反作用力,讓機器在桌上穩定作業。
技術規格
| 參數 | 規格 |
|---|
| 型號 | WPM-MAX1-6 |
|---|
| 機型 | 自動切線剝皮機 |
|---|
| 功能 | 切斷與剝皮 |
|---|
| 線芯截面 | 0.1-25 mm² |
|---|
| 切斷長度 | 1-9999 mm |
|---|
| 剝皮長度 | 前端 50 mm,後端 50 mm |
|---|
| 切斷公差 | (0.2 ± 0.002 × L) mm |
|---|
| 刀片材質 | 硬質鎢鋼 |
|---|
| 功率 | 400 W |
|---|
| 電壓 | 220 V / 110 V |
|---|
| 產能 | L = 100 mm 時 3000-8000 pcs/h |
|---|
| 適用線材 | PVC、矽膠線、玻璃纖維線 |
|---|
| 重量 | 35 kg |
|---|
| 尺寸 | 420 x 390 x 280 mm |
|---|
應用領域
— 電池與變頻器線材:16-25 mm² 軟線切 200-1500 mm,剝 20-50 mm 供環形端子與 M8 端子使用。
— 接地與搭接導體:10-25 mm² 單芯線切 300-2000 mm,剝 25-50 mm 供機械式與壓接端子使用。
— 開關設備與匯流排配線:6-25 mm² 線材切 400-9999 mm,留 50 mm 尾端供斷路器與匯流排連接。
— 矽膠耐高溫線:4-25 mm² 矽膠線切斷剝皮,用於加熱器、烤箱與窯爐組件。
— 玻璃纖維絕緣線:2.5-16 mm² 定長切斷,編織層與外被以鎢鋼刀片一次剝除。
